基恩士PLC用ML16V總線控制45個軸，每三個軸一組為一工位，每個工位走500個點位（相當于配方）。
觸摸屏上可輸入和查詢每工位三軸坐標，觸摸屏程序在PLC里已經寫好。
現在自動程序同時運行15個工位，變址寄存器（Z1-Z10）不夠用，請問有什么方法可以同時運行，變址寄存器只有10個。求解決思路，謝謝！
控制軸中有轉矩控制，只能用ML16V和一個PLC。這是基本條件。

變址可以重復用的，但要前提對程序沒有影響。

HMI坐標存儲和自動運行不在同一時序，可以重復用變址寄存器，這點沒問題。
現在如果15個工位同時運行，在同一時序變址寄存器同時使用，變址的數量是一個問題。
就算可以用變址存儲指令：
變址寄存器進棧保護ZPUSH
變址寄存器出棧恢復ZPOP
也要在不同時序變址存儲才能使用。
西門子S7 1200 1500變址存儲沒有這個問題。
如果不用變址寄存器Z，用select case選擇語句去寫10工位以后的工位，坐標點位太多case條件太多。
點參數不太好用，不想用點參數一個一個運行。

我從來沒有聽說變址不夠用的。。。。。。。。。。。。。。

你可以把變址做成宏，送多少次都沒問題

引用

引用樓主hezhen880924于2016-11-28 11:39發表的 用一個基恩士PLC寫多軸多工位程序，現在變址不夠用，有什么思路 :
基恩士PLC用ML16V總線控制45個軸，每三個軸一組為一工位，每個工位走500個點位（相當于配方）。
觸摸屏上可輸入和查詢每工位三軸坐標，觸摸屏程序在PLC里已經寫好。
現在自動程序同時運行15個工位，變址寄存器（Z1-Z10）不夠用，請問有什么方法可以同時運行，變址寄存器只有10個。求解決思路，謝謝！
控制軸中有轉矩控制，只能用ML16V和一個PLC。這是基本條件。

？？？樓主用了幾個ML16V??應該是三個的吧？？

每次用DM里保存的值刷新緩沖區不就可以了嗎？循環500次即可啊

有點不明白樓主的意思

上程序看看吧，還是！

還有，樓主ML16V模塊用的是一般模式還是高速刷新模式？（高速刷新模式下占用地址少）

是用EM存儲數據刷新點參數1和2里的坐標和速度緩沖區；
點參數1做單軸絕對定位，手動時示教試運行用；
點參數2做三軸直線插補，自動時運行；
轉矩控制是用運動流程控制，先位置模式后轉矩模式。
如果要圓弧插補就在點參數3里。
每個ML16V只用了3個點參數，自動里坐標的傳送要用到變址。

用觸摸屏里面的變址，一般你是用不完的

引用

引用第7樓yanzhi2008于2016-11-29 23:02發表的  :
用觸摸屏里面的變址，一般你是用不完的

謝謝你的思路，但觸摸屏變址寄存器實時性達不到吧！最好是PLC里能決的辦法。
在PLC里用宏去做，如果有兩個以上工位同時完成，進入下一點運行請求還要做優先級判斷。這個就有先后的問題
先進先出指令能解決這個問題，謝謝了！
還有什么好的思路嗎？

引用

引用第8樓hezhen880924于2016-11-30 09:32發表的  :

謝謝你的思路，但觸摸屏變址寄存器實時性達不到吧！最好是PLC里能決的辦法。
在PLC里用宏去做，如果有兩個以上工位同時完成，進入下一點運行請求還要做優先級判斷。這個就有先后的問題
先進先出指令能解決這個問題，謝謝了！
還有什么好的思路嗎？

工位完成后你是用中斷去處理？用中斷可以在中斷里進行字移位（占用雙倍地址）觸摸屏D0-D499，bmov d0 d6000 k500，定位完成移位執行 DSFR D6000 k500。
不是中斷的話變址可以重復使用。(相當于變址退避功能）
ld sm400
mov d0 z0
軸1程序
mov z0 d0

ld sm400
mov d1 z0
軸2程序
mov z0 d1

……

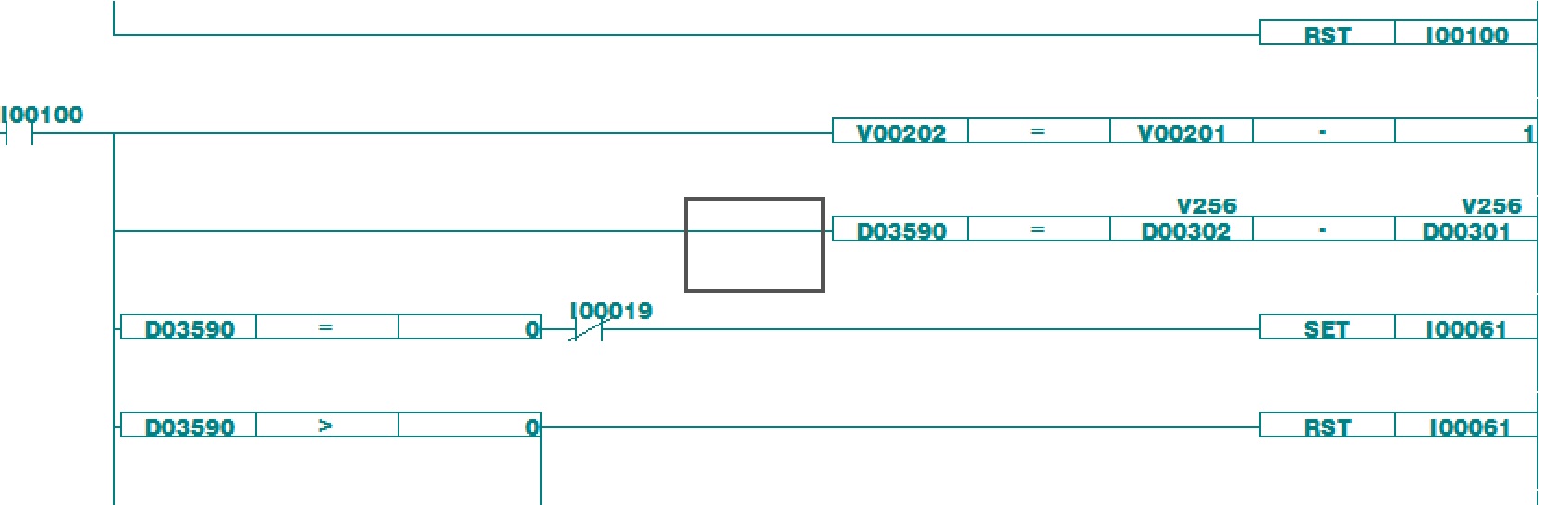

橫河PLC的變址寄存器是256個，數據寄存器64K 。絕對夠用，穩定性和掃描及處理速度完全可以達到你的要求。

引用

引用第9樓uthman于2016-11-30 11:57發表的  :


工位完成后你是用中斷去處理？用中斷可以在中斷里進行字移位（占用雙倍地址）觸摸屏D0-D499，bmov d0 d6000 k500，定位完成移位執行 DSFR D6000 k500。
不是中斷的話變址可以重復使用。(相當于變址退避功能）
ld sm400
.......

謝謝你的思路，不想用中斷，沒有這么高的優先級，程序結構會變的復雜。
我想了下，運行坐標提取不用變址退避也可以。
程序從上往下掃描，用同一個變址寄存器坐標提取，多工位坐標不會有干涉的問題。
謝謝你的方法。
