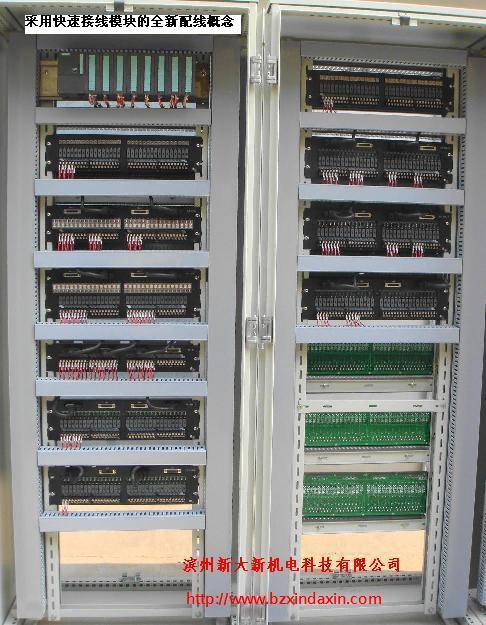

隨著微電子技術的發展，PLC、DCS技術得到迅猛的發展和大規模的應用，常規儀表及單元控制儀表的功能被各種高度集成的控制系統所代替，讓工業裝置可以實現更加靈活的控制方案，并為維護維修帶來極大的方便。但是在組成控制系統時，仍然需要使用大量的分立接線元件，如電源分配開關、接線端子、各類繼電器、保險等，這些元件的裝配、連接、檢測、維護維修需要消耗大量的人力物力，當前勞動力緊張、技工匱乏的現狀迫切需要將這些外圍元件集成化以提高工作效率。控制柜快速接線模塊就是根據這種需要應運而生的一種產品，它推出一種全新的控制柜裝配概念。該產品將控制柜內的接線電氣附件集成在一起，設計成模塊化結構的系列產品，包括各種模擬及數字信號的輸入輸出、電源分配等，采用統一的標準安裝尺寸，元器件透明化設計，指示一目了然，為系統集成、運行維護帶來極大的方便。
全系列模塊化結構：將控制柜內接線附件設計成模塊化結構的系列產品，包括模擬及數字信號輸入輸出、電源分配等，采用統一的標準安裝尺寸，元器件透明化設計，指示一目了然，既美觀又快捷。
簡化盤內布線:采用板上跳線的型式解決了設備接線方式的差異化和復雜化問題。信號傳輸和供電（直流）巧妙有機的融合在一起，接駁不同類型的儀表和信號只需在板上改變跳線即可，一個短路塊就能省去一根線，減少了線路節點，降低了復雜線路對圖紙的依賴性，徹底簡化了盤內布線過程。
省略端子排:配備了新型的拔插式或彈簧式快速接線端子，接線迅速快捷并有足夠強度。可直接接駁1~2.5mm2導線，不必再專門配備接線端子排。內部接線端可采用端子或D-SUB接口，與PLC或DCS連接可采用DB25針接口從板上集中引線。
不拆線停表，免配電開關，避免誤操作:各輸入輸出回路均配備了拔插方便的保險以提供全方位的安全保障，用戶不必再為外部設備單獨配備配電開關和保險端子。特別解決了DCS及PLC系統外圍儀表停表的問題，檢修、拆除外部設備只要拔下保險而不必拆線，既快捷高效又安全可靠防止錯接。電源回路采用過壓、過流、反接保護措施，確保設備安全。
免萬用表，免拆線測電流：電源回路和數字輸入輸出回路均配備全方位的LED信號指示及保險熔斷報警，巧妙特有的不拆線測量信號電流技術，測量電流只要將電流表表筆插入測試孔即可，整個測量過程設備不斷電、不影響正常測量控制過程。

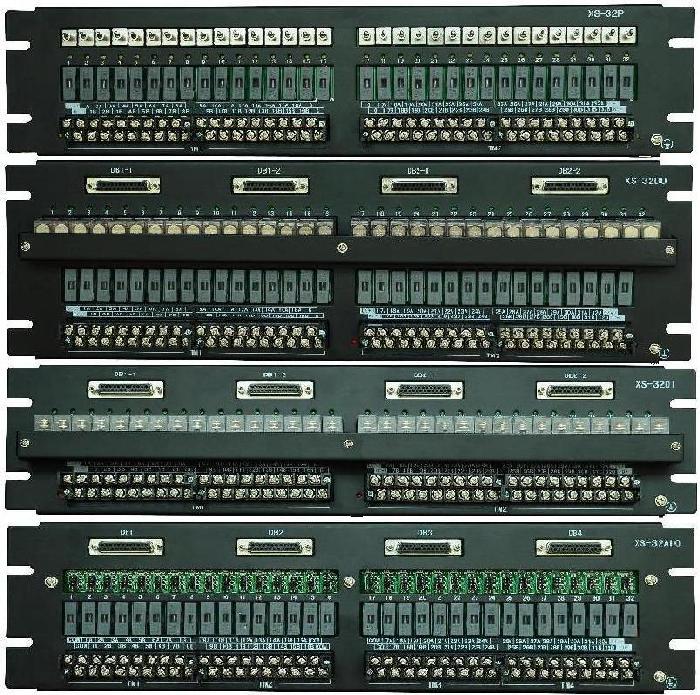

免安裝板：使用本公司設計的XS系列控制柜模塊化接線組件，可省去安裝背板。
品牌元件：全系列繼電器均采用歐姆龍G2R系列，F(xiàn)M系列采用快速籠式彈簧端子（WAGO），XS系列采用可整體拆卸的螺釘端子（臺灣）。
