樓主  發表于: 2022-03-19 13:31

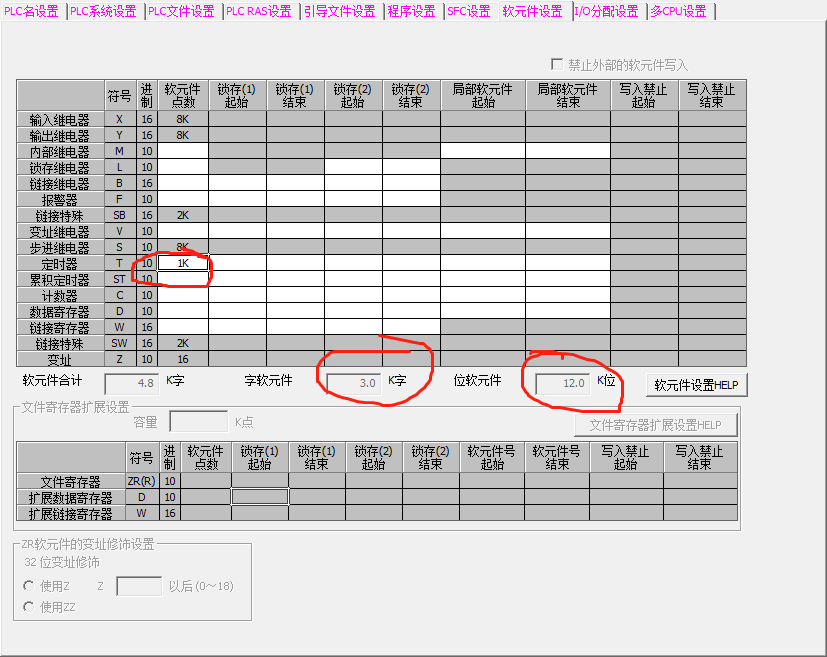

圖片：
三菱 gx works2 里面有plc軟元件設置
其中每個不同型號的plc的軟元件點數容量不同，有時候數據用的多，需要分配下不同軟元件的范圍
現在有一個疑惑 定時器 計數器 在軟元件里面，每一個定時器占1個字，外加2個位軟元件，這個理解不了
一個定時器數值占1個字，觸點占一個位，設定值占1個字，為啥會占用位軟元件2個呢？
別的軟元件我都測試過，d，m，l之類的，都沒問題，就是定時器計數器占用2個位軟元件
請教大家下
看下圖片，大家可以測試下，增加減少定時器數量看看位軟元件的變化
shilimengma
級別: 正式會員
精華主題: 0
發帖數量: 22 個
工控威望: 77 點
下載積分: 1555 分
在線時間: 95(小時)
注冊時間: 2019-06-03
最后登錄: 2025-09-22
查看shilimengma的 主題 / 回貼
1樓  發表于: 2022-03-19 13:34
希望大佬來解解惑
shilimengma
級別: 正式會員
精華主題: 0
發帖數量: 22 個
工控威望: 77 點
下載積分: 1555 分
在線時間: 95(小時)
注冊時間: 2019-06-03
最后登錄: 2025-09-22
查看shilimengma的 主題 / 回貼
2樓  發表于: 2022-03-19 17:30
跟編程無關。。看來沒人關心啊，c大能回復下不
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 7 篇
發帖數量: 8983 個
工控威望: 8679 點
下載積分: 16978 分
在線時間: 5361(小時)
注冊時間: 2006-08-10
最后登錄: 2025-10-29
查看ymmfa的 主題 / 回貼
3樓  發表于: 2022-03-20 09:00
定時器占2個軟元件，可能在底層運行時，一個是存儲目標時間，一個是存儲當前時間
特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
hefq
級別: 家園常客
精華主題: 0
發帖數量: 608 個
工控威望: 812 點
下載積分: 1930 分
在線時間: 1535(小時)
注冊時間: 2008-07-03
最后登錄: 2025-10-29
查看hefq的 主題 / 回貼
4樓  發表于: 2022-03-20 09:53
TN TC TS
hefq
級別: 家園常客
精華主題: 0
發帖數量: 608 個
工控威望: 812 點
下載積分: 1930 分
在線時間: 1535(小時)
注冊時間: 2008-07-03
最后登錄: 2025-10-29
查看hefq的 主題 / 回貼
5樓  發表于: 2022-03-20 10:04

shilimengma
級別: 正式會員
精華主題: 0
發帖數量: 22 個
工控威望: 77 點
下載積分: 1555 分
在線時間: 95(小時)
注冊時間: 2019-06-03
最后登錄: 2025-09-22
查看shilimengma的 主題 / 回貼
6樓  發表于: 2022-03-21 12:09
定時器觸點：TS

定時器線圈：TC

定時器當前值：TN

如果這么算，線圈觸點算2個位軟元件？那b w l m 都應該這么算呢？

疑惑。。。
shilimengma
級別: 正式會員
精華主題: 0
發帖數量: 22 個
工控威望: 77 點
下載積分: 1555 分
在線時間: 95(小時)
注冊時間: 2019-06-03
最后登錄: 2025-09-22
查看shilimengma的 主題 / 回貼
7樓  發表于: 2022-03-21 13:04
明白了。。線圈狀態和觸點狀態不一致，占用2個位，線圈是通電就為on，觸點是計時到為on
