好久沒上來了
最近看到了幾篇在討論電路圖設計的文章
所以，就上來現醜一下
有興趣的，再討論

使用軟體：SEE Electrical
這是一套簡單易上手的軟體
官網有出免費個人版
也有教學
大約花個二三天就可以把教學視頻看完了
直接動手作
不用專門培訓
也可以像小弟這樣把圖完成

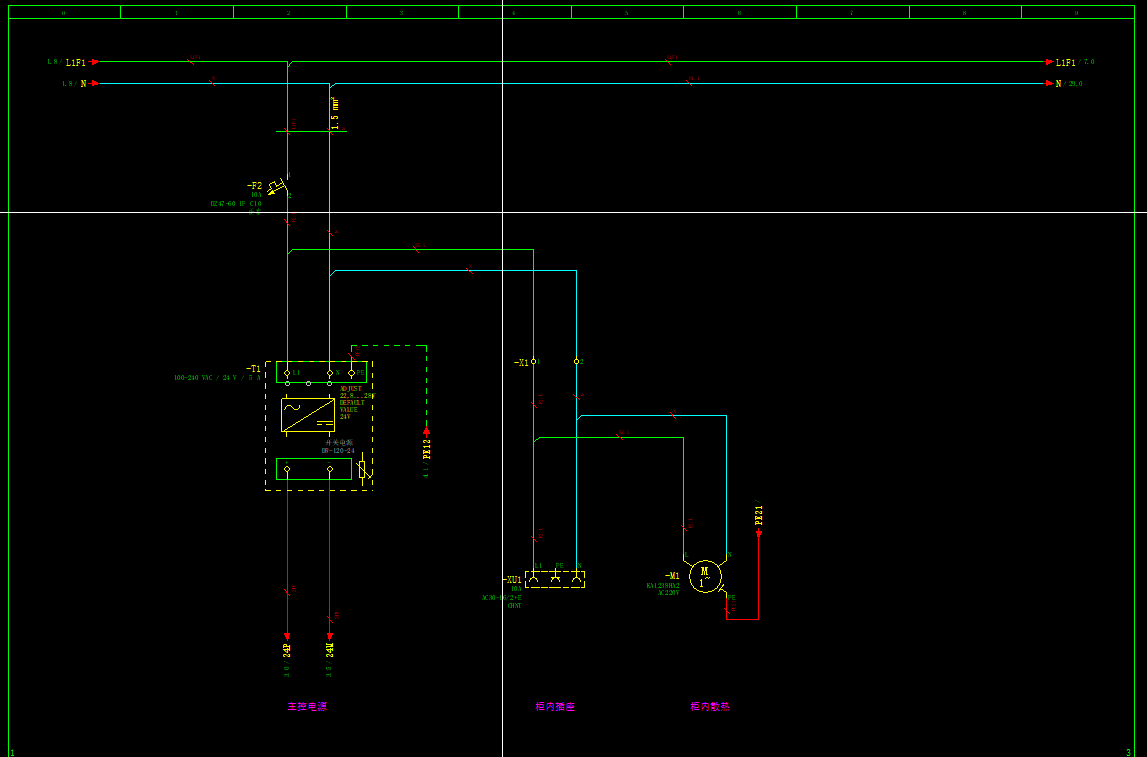

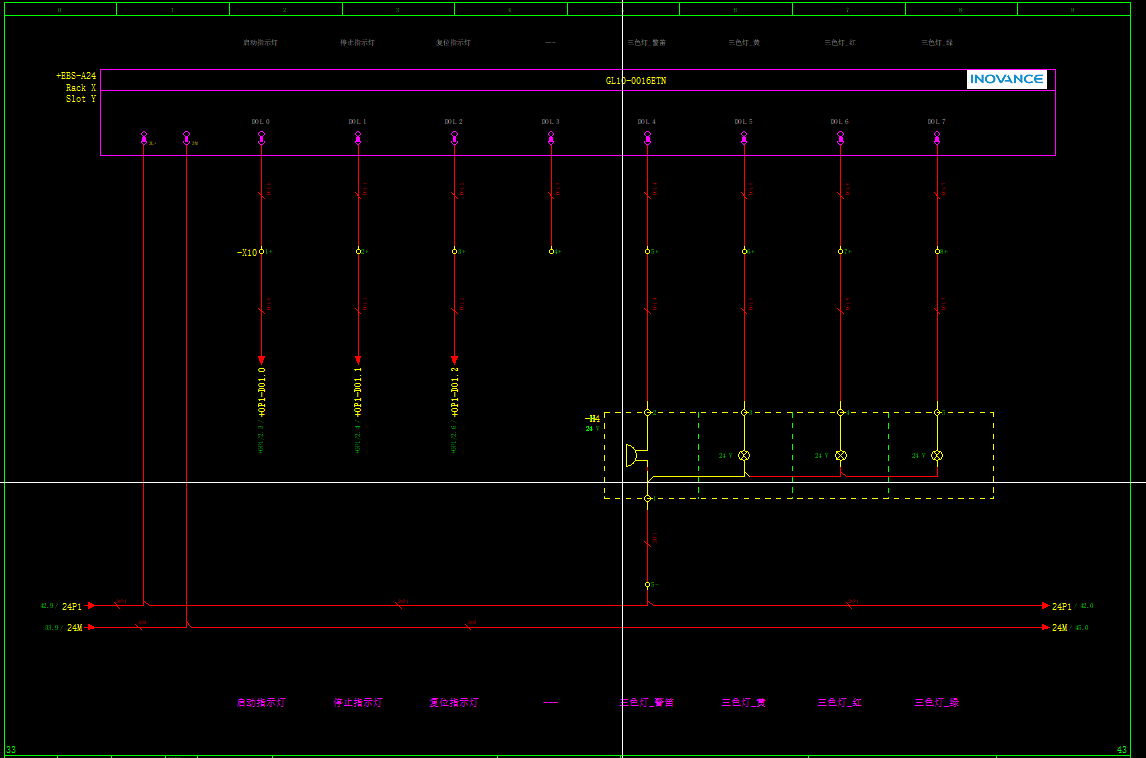

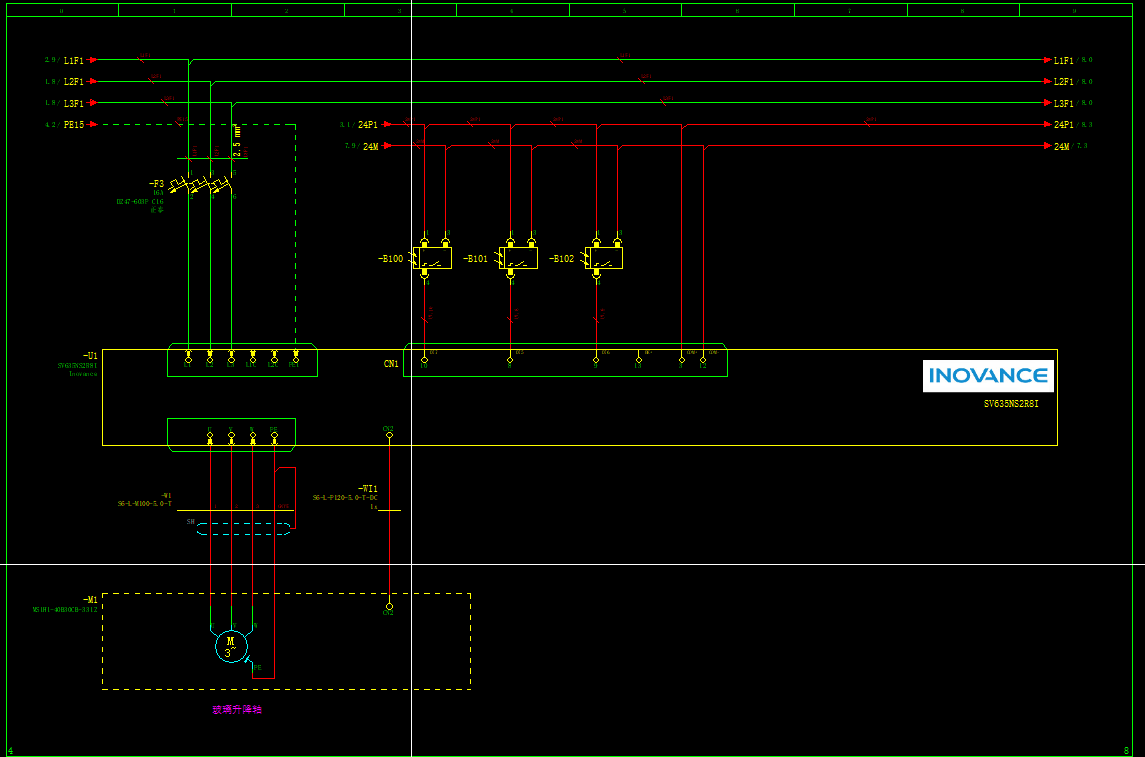

附上自學的成果

test.pdf (2410 K) 下载次数:281

感謝分享！

圖畫的還是很規整的，整體圖系也很全，可以作為畫圖參考。可是一般臺灣同行是把模擬量三個字說為類比，怎么圖里類比輸出按理說都應該是AO，怎么畫的都是DO信號呢？
另外，這個圖詳細是詳細，不過個人感覺有時候是把簡單的事畫的復雜了，這個圖PLC部分的圖所占篇幅還是太多，最終用戶維護或者看紙質版時會因?yàn)轫?yè)數太多，影響效率。
另外一個，我們一般畫圖，控制柜結構圖是單獨的，把要加工的非標件都在一系列結構圖上展示出來，布局圖是布局用的，而不是摻在一起。

我打不開

謝謝分享

每個人的想法不同
沒有一定的標準
適合自己就好了

圖多，有規則要找就很快，那個不是理由
有時一條生產線400多頁的電路圖
(純電路圖，你要嫌人家產線的圖面太多嗎？)

有機會看看 IEC 81346
圖面就參考參考用而己
電路沒有使用到類比的東西
那是國外義大利的圖面
我只是重頭重繪一遍
就當是拿SEE ELECTRICA來練習用的

各位大大
也可以把你們的成品
分享給大家一起參考、學習

它的功能沒有EP那個多
自定也沒那麼多
但容易上手
看個教學，二三天時間就能學完
就可以開始繪圖

感謝分享！

我最近的圖紙

7樓是用CAD畫的嗎，目前應該是Eplan 用的最多

樓主發下See Electrical 安裝包給我嗎

2222222

圖紙很棒！不能讓EPLAN一家獨大，開始學習使用SEE。
