abc4624582
級別: 家園常客
精華主題: 0
發帖數量: 551 個
工控威望: 847 點
下載積分: 3476 分
在線時間: 76(小時)
注冊時間: 2013-12-19
最后登錄: 2025-09-26
查看abc4624582的 主題 / 回貼
樓主  發表于: 2019-05-09 11:21



abc4624582
級別: 家園常客
精華主題: 0
發帖數量: 551 個
工控威望: 847 點
下載積分: 3476 分
在線時間: 76(小時)
注冊時間: 2013-12-19
最后登錄: 2025-09-26
查看abc4624582的 主題 / 回貼
1樓  發表于: 2019-05-09 11:24
在線等大俠
abc4624582
級別: 家園常客
精華主題: 0
發帖數量: 551 個
工控威望: 847 點
下載積分: 3476 分
在線時間: 76(小時)
注冊時間: 2013-12-19
最后登錄: 2025-09-26
查看abc4624582的 主題 / 回貼
2樓  發表于: 2019-05-09 11:31

工控劍俠666
天道酬勤，認真的人做認真的事 。
級別: 工控俠客
精華主題: 0
發帖數量: 1022 個
工控威望: 2703 點
下載積分: 23117 分
在線時間: 278(小時)
注冊時間: 2013-03-30
最后登錄: 2025-10-11
查看工控劍俠666的 主題 / 回貼
3樓  發表于: 2019-05-09 13:33
那標識的這么清楚，看資料吧
工控人加油
流辰沙
級別: 家園常客
精華主題: 0
發帖數量: 320 個
工控威望: 641 點
下載積分: 1068 分
在線時間: 124(小時)
注冊時間: 2018-12-27
最后登錄: 2024-04-16
查看流辰沙的 主題 / 回貼
4樓  發表于: 2019-05-09 13:48

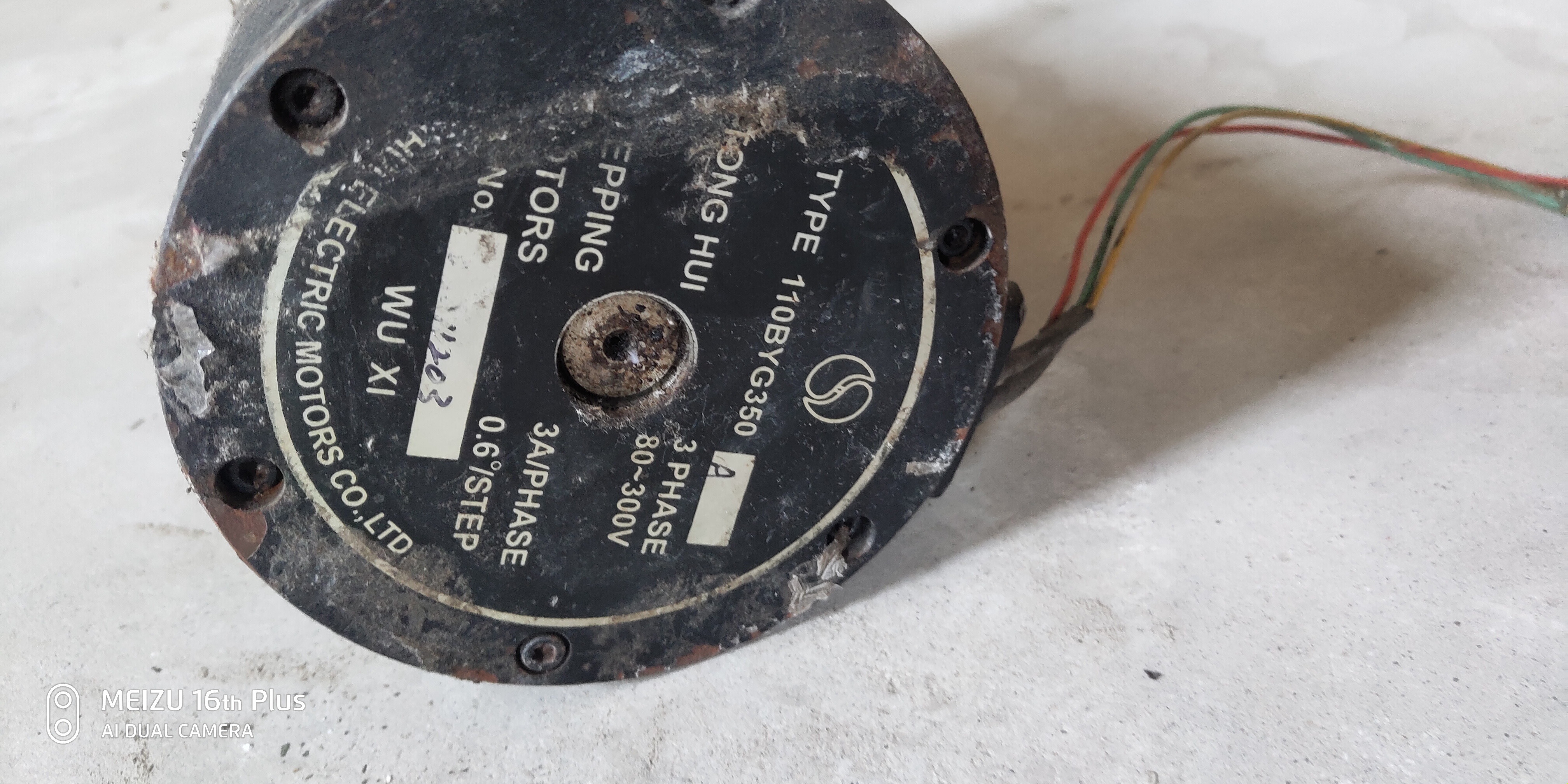

從左至右，從上到下，1-6
我猜START是使能，G是GND。試試就知道了，這么老的東西燒了也不心疼
本帖最近評分記錄：
  • 下載積分:+1(abc4624582) 熱心助人！
    langui
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1645 個
    工控威望: 1861 點
    下載積分: 6465 分
    在線時間: 726(小時)
    注冊時間: 2014-06-16
    最后登錄: 2025-10-11
    查看langui的 主題 / 回貼
    5樓  發表于: 2019-05-09 14:49
    你用萬用表二極管檔量一下，CW是+，G是-的話就是地接法，用FX的話,Y0,Y1接+24V，COM0,COM1各串一個2K的二極管接CW和CCW，用PLSR分別給Y0或Y1發脈沖，如果不轉，給START接個2K接到24V上看轉不轉。這種是正反脈沖串控制方向的，用一般的PLC不能控制，只能用有正反脈沖串的控制，3U的都不行，5U的就可以。
    本帖最近評分記錄：
  • 下載積分:+5(abc4624582) 真誠感謝！
