樓主  發表于: 2018-06-22 10:50
如題，plc驅動一個7段數碼管來顯示，輸入點0-7
關注《電氣外傳》公眾號，知乎，CSDN等同號
小侯
小侯
級別: 工控俠客
精華主題: 0
發帖數量: 483 個
工控威望: 2613 點
下載積分: 9750 分
在線時間: 521(小時)
注冊時間: 2008-10-17
最后登錄: 2025-10-21
查看小侯的 主題 / 回貼
1樓  發表于: 2018-06-22 11:29

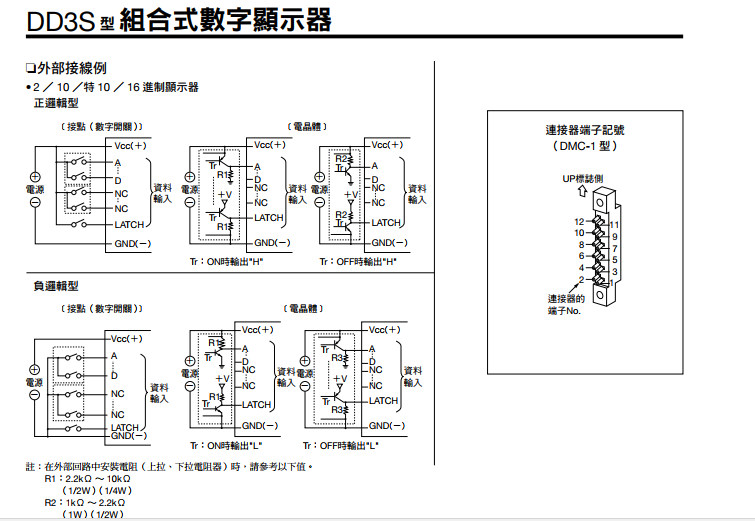

PLC輸出端連接A~D
然後看你選用的型號是正邏輯還是負邏輯來配線
記得注意你選用的PLC輸出還有阻抗是否正確
繼電器輸出還好，電晶體輸出要注意極性

若是
也是一樣只不過觸發變成各個小LED燈單獨觸發
阻抗要記得加
這方面的電路外面搜一下都有
本帖最近評分記錄：
  • 下載積分:+1(工控大學徒) 感謝分享！
    龍海兒
    關注《電氣外傳》公眾號，知乎，CSDN等同號
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 361 個
    工控威望: 1381 點
    下載積分: 869 分
    在線時間: 104(小時)
    注冊時間: 2018-04-13
    最后登錄: 2025-10-10
    查看龍海兒的 主題 / 回貼
    2樓  發表于: 2018-06-22 12:40
    你這個，輸出BCD碼就可以支持的吧
    關注《電氣外傳》公眾號，知乎，CSDN等同號
    yrm258
    人生就像一臺PLC。人可以選擇誰的指令，PLC沒有選擇。
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 337 個
    工控威望: 1226 點
    下載積分: 1127 分
    在線時間: 90(小時)
    注冊時間: 2015-09-11
    最后登錄: 2025-09-20
    查看yrm258的 主題 / 回貼
    3樓  發表于: 2018-06-22 13:07
    都是高人
    人生沒有如果只有后果
    langui
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1658 個
    工控威望: 1874 點
    下載積分: 6496 分
    在線時間: 732(小時)
    注冊時間: 2014-06-16
    最后登錄: 2025-10-21
    查看langui的 主題 / 回貼
    4樓  發表于: 2018-06-22 17:37
    PLC點數想要得少加個74HC138，一個數字只需要用4位，當然你只是想玩玩就直接接Y0-Y7吧。
    本帖最近評分記錄：
  • 下載積分:+1(工控大學徒) 真誠感謝！
  • 下載積分:+1(龍海兒) 可以的，
    遇上方知有
    路漫漫其修遠兮 吾將上下而求索
    級別: 家園常客
    精華主題: 0
    發帖數量: 362 個
    工控威望: 736 點
    下載積分: 4077 分
    在線時間: 77(小時)
    注冊時間: 2017-07-16
    最后登錄: 2025-09-12
    查看遇上方知有的 主題 / 回貼
    5樓  發表于: 2018-06-22 19:57
    學習了
    路漫漫其修遠兮 吾將上下而求索
    shaoxiaoqing
    shaoxiaoqing
    級別: 探索解密
    精華主題: 0
    發帖數量: 92 個
    工控威望: 151 點
    下載積分: 9298 分
    在線時間: 63(小時)
    注冊時間: 2018-06-05
    最后登錄: 2025-10-21
    查看shaoxiaoqing的 主題 / 回貼
    6樓  發表于: 2018-06-22 22:35
    都是大神
    libin520
    雖然沒什么突破和進步，卻還是每天在堅持著。
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 2396 個
    工控威望: 2881 點
    下載積分: 4646 分
    在線時間: 1213(小時)
    注冊時間: 2008-10-24
    最后登錄: 2025-03-23
    查看libin520的 主題 / 回貼
    7樓  發表于: 2018-06-23 11:51
    玩過呀。要用晶體管的PLC。再用七段碼指令。接硬件。8421接法。接線也簡單。然后就控制d，就可以顯示d和硬件一樣的數值。
    需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
    工控大學徒
    級別: 探索解密
    精華主題: 0
    發帖數量: 90 個
    工控威望: 145 點
    下載積分: 13621 分
    在線時間: 24(小時)
    注冊時間: 2018-06-13
    最后登錄: 2019-05-18
    查看工控大學徒的 主題 / 回貼
    8樓  發表于: 2018-06-23 17:37
    都是高手，高手
    學到老
    superman-mr
    級別: 略有小成
    精華主題: 0
    發帖數量: 178 個
    工控威望: 250 點
    下載積分: 4121 分
    在線時間: 104(小時)
    注冊時間: 2018-03-04
    最后登錄: 2025-10-17
    查看superman-mr的 主題 / 回貼
    9樓  發表于: 2018-06-23 19:35
    學習學習，
    kcai_fly
    級別: 略有小成
    精華主題: 0
    發帖數量: 182 個
    工控威望: 271 點
    下載積分: 2681 分
    在線時間: 142(小時)
    注冊時間: 2018-01-26
    最后登錄: 2025-07-31
    查看kcai_fly的 主題 / 回貼
    10樓  發表于: 2018-06-25 11:01
    7段碼的要用7個輸出點吧，太浪費了！還是用BCD碼的數顯管好一些，當然我也沒接過，因?yàn)锽CD數顯管好貴啊。
    nightblueblu
    道阻且長，窮且益堅。
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1050 個
    工控威望: 1871 點
    下載積分: 309 分
    在線時間: 1165(小時)
    注冊時間: 2017-02-09
    最后登錄: 2025-10-14
    查看nightblueblu的 主題 / 回貼
    11樓  發表于: 2018-06-25 14:32
    7樓正解
