12樓發表于: 2016-10-15 21:59

只看該作者 | 小中大

為什么沒有選用雙向輸入的光電耦合器，一個電路就解決了。
在光電耦合器輸入端并聯一個電阻，提高抗干擾能力，其它沒有看出什么問題，可以用。

本帖最近評分記錄：

下載積分:+1(電氣工程師) 真誠感謝！

電氣工程師

武漢電氣工程師，請掃描二維碼加QQ：836284784

級別: 論壇先鋒

精華主題: 0
發帖數量: 157 個
工控威望: 1235 點
下載積分: 769 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2025-06-15
查看電氣工程師的主題 / 回貼

13樓發表于: 2016-10-16 22:37

只看該作者 | 小中大

引用
引用第12樓lvpretend于2016-10-15 21:59發表的 :
為什么沒有選用雙向輸入的光電耦合器，一個電路就解決了。
在光電耦合器輸入端并聯一個電阻，提高抗干擾能力，其它沒有看出什么問題，可以用。

怎么并并多大電阻？

lvpretend

級別: 論壇先鋒

精華主題: 0
發帖數量: 1230 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的主題 / 回貼

14樓發表于: 2016-10-17 20:05

只看該作者 | 小中大

引用
引用第13樓電氣工程師于2016-10-16 22:37發表的 :

怎么并并多大電阻？

10k電阻與光耦輸入端發光二極管并聯。

jeffwang2011

千里獨行客

級別: 網絡英雄

精華主題: 0
發帖數量: 966 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

15樓發表于: 2016-10-18 10:51

只看該作者 | 小中大

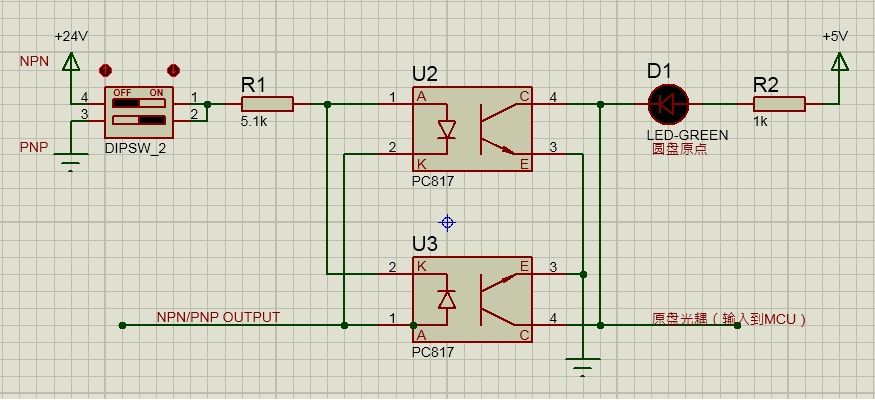

圖1的參數可以。
圖2如下。MCU輸入端應該在光耦的集電極。
