工控人家園 西門子工控論壇 請教大神，這個梯形圖是什么功能

壞壞的電工

級別: 正式會員

精華主題: 0
發帖數量: 4 個
工控威望: 96 點
下載積分: 583 分
在線時間: 2(小時)
注冊時間: 2014-09-13
最后登錄: 2014-09-29
查看壞壞的電工的主題 / 回貼

樓主發表于: 2014-09-13 14:46

只看樓主 | 小中大

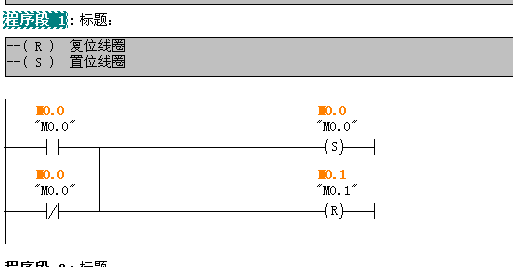

描述：一點梯形圖
圖片：

哪位大神幫我看下這段梯形圖是什么意思啊？我認為就是個M0.0置位為1，M0.1為0，可是別的程序段加入了M0.1的點，那它也不會閉合啊

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

精華主題: 3 篇
發帖數量: 6624 個
工控威望: 38436 點
下載積分: 14495 分
在線時間: 9795(小時)
注冊時間: 2006-09-13
最后登錄: 2025-10-24
查看cvlsam的主題 / 回貼

1樓發表于: 2014-09-13 15:44

只看該作者 | 小中大

引用
引用樓主壞壞的電工于2014-09-13 14:46發表的請教大神，這個梯形圖是什么功能 :

哪位大神幫我看下這段梯形圖是什么意思啊？我認為就是個M0.0置位為1，M0.1為0，可是別的程序段加入了M0.1的點，那它也不會閉合啊

M0.0為常閉觸點 M0.1為常開觸點。

之所以這樣寫，是因為300/400系列沒有常開常閉的系統標志位，只能又用戶編程解決。

Good Luck~

本帖最近評分記錄：

下載積分:+1(河舟之戀) 學習了

下載積分:+1(壞壞的電工) 真誠感謝！

壞壞的電工

級別: 正式會員

精華主題: 0
發帖數量: 4 個
工控威望: 96 點
下載積分: 583 分
在線時間: 2(小時)
注冊時間: 2014-09-13
最后登錄: 2014-09-29
查看壞壞的電工的主題 / 回貼

2樓發表于: 2014-09-14 14:46

只看該作者 | 小中大

受教了，謝謝

huozhanchun

本人兼職PLC編程，承接自動化設計，電氣接線，工控產品維修，

級別: 探索解密

精華主題: 0
發帖數量: 50 個
工控威望: 184 點
下載積分: 666 分
在線時間: 62(小時)
注冊時間: 2013-07-19
最后登錄: 2023-08-07
查看huozhanchun的主題 / 回貼

3樓發表于: 2015-01-12 15:12

只看該作者 | 小中大

如果沒有猜錯的話，這段程序應該在OB100中吧，就是個初始化

wuwm_1974

級別: 略有小成

精華主題: 0
發帖數量: 106 個
工控威望: 205 點
下載積分: 3012 分
在線時間: 55(小時)
注冊時間: 2014-11-28
最后登錄: 2025-10-20
查看wuwm_1974的主題 / 回貼

4樓發表于: 2015-01-12 16:07

只看該作者 | 小中大

自己作常開點與常閉點。沒有其他說法
