   11KW 21A   1P南海九州風機  星三角降壓啟動采用（220V交流接觸器2510 3個，  八腳時間繼電器220V 10S 一個，這些普通的元器件可以嗎？一般星啟動多少S再轉換三角啟動？）

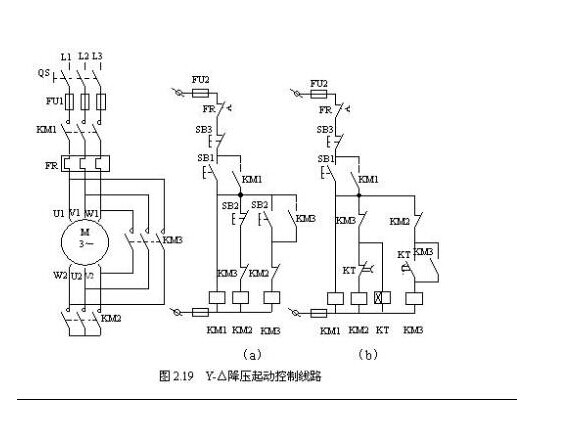

     控制線路 采用如圖b所示：

a和b控制線路都有問題。

引用

引用第1樓chou2003于2014-07-02 20:37發表的  :
a和b控制線路都有問題。

你應當加一個“沒”

星三角啟動要看你電機帶的是什么？一般都要15秒以上

引用

引用第2樓liuhuaxing于2014-07-02 22:11發表的  :

你應當加一個“沒”

a和b控制線“沒”路都有問題。

元器件選型偏大，并且線路有問題！

星——三角降壓啟動的電路圖，一般與電氣基礎知識相關的書籍或是網上多得是，控制方式五花八門，這里不多評述。主要保證KM2與KM3有必要的聯鎖，不同時吸和即可。在電動機全壓運行后，時間繼電器最好在不帶電狀態。根據負載情況一般時間繼電器設定在5至10秒；如果不太考慮成本的話，建議FU1和FU2選用小型斷路器，如果KM1和KM3選用國產接觸器，建議再往高選一檔。

2個星-三角啟動的區別是一個是手動轉換，另一個是自動（定時器）轉換。
星-三角轉換的時間，你可以根據實際電機星形啟動過程所需要的實際時間來確實。
比如電機是重載啟動時間可能需要長一些，如果電機是輕載2-3秒完全啟動完畢了（星形）就沒有必要等待比較長的時間再轉換。

啟動的時候掛一只鉗形電流表，電流開始變小的時間就是啟動時間。

11KW電機接觸器選2510加1810加1210最經濟
三角形工作時主接觸器流過的電流為額定電流
角接觸器流過的電流為額定電流的1/√3
星形工作時的工作電流為電動機額定電流的1/3

T=4+2X√p，就是4加2乘根號電動機的功率
時間我一般5秒，時間長浪費

我們用的一般設15s,帶的是鼓風機

關于星三角接法的討論可以看看此貼，
http://www.wangd.com/posts/list/1716271.page

首先，當電機起動時需要何種保護呢？需要過載保護還是需要短路保護？顯然，它需要短路保護而不需要過載保護。 電動機線路的短路保護是由斷路器來負責的，而過載保護則是由熱繼電器來負責的。 將熱繼電器放在角接回路中才是對的
