如題，有沒有高手做過？怎么做到的？

ajd186

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 565 個
工控威望: 862 點
下載積分: 36166 分
在線時間: 280(小時)
注冊時間: 2013-08-01
最后登錄: 2025-10-09
查看ajd186的主題 / 回貼

1樓發表于: 2014-03-09 23:43

只看該作者 | 小中大

直接通訊不行嗎？干嘛加模塊？

jvckeyu

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 80 個
工控威望: 169 點
下載積分: 948 分
在線時間: 36(小時)
注冊時間: 2010-02-07
最后登錄: 2025-07-23
查看jvckeyu的主題 / 回貼

2樓發表于: 2014-03-11 22:44

只看該作者 | 小中大

引用
引用第1樓ajd186于2014-03-09 23:43發表的 :
直接通訊不行嗎？干嘛加模塊？

直接通訊當然行，只是想多一個通訊口方便調試程序，不用老是要拔線，而且拔掉了觸摸屏又不能控制PLC。

lizhiliang

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 398 個
工控威望: 505 點
下載積分: 12728 分
在線時間: 677(小時)
注冊時間: 2010-07-29
最后登錄: 2023-01-06
查看lizhiliang的主題 / 回貼

3樓發表于: 2014-03-11 22:59

只看該作者 | 小中大

那干嘛不加422-BD

木木2012

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 282 個
工控威望: 2167 點
下載積分: 31796 分
在線時間: 830(小時)
注冊時間: 2012-12-04
最后登錄: 2025-03-14
查看木木2012的主題 / 回貼

4樓發表于: 2014-03-12 08:04

只看該作者 | 小中大

觸摸屏不是有穿透功能么

gz000525

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 321 個
工控威望: 1560 點
下載積分: 76292 分
在線時間: 1007(小時)
注冊時間: 2013-07-19
最后登錄: 2025-10-11
查看gz000525的主題 / 回貼

5樓發表于: 2014-03-12 10:13

只看該作者 | 小中大

如圖

自我解救

jvckeyu

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 80 個
工控威望: 169 點
下載積分: 948 分
在線時間: 36(小時)
注冊時間: 2010-02-07
最后登錄: 2025-07-23
查看jvckeyu的主題 / 回貼

6樓發表于: 2014-03-12 13:14

只看該作者 | 小中大

引用
引用第3樓lizhiliang于2014-03-11 22:59發表的 :
那干嘛不加422-BD

有422BD模塊的嗎？

jvckeyu

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 80 個
工控威望: 169 點
下載積分: 948 分
在線時間: 36(小時)
注冊時間: 2010-02-07
最后登錄: 2025-07-23
查看jvckeyu的主題 / 回貼

7樓發表于: 2014-03-12 13:17

只看該作者 | 小中大

引用
引用第5樓gz000525于2014-03-12 10:13發表的 :
如圖
[attachment=118712]

[attachment=118713]
[attachment=118714]

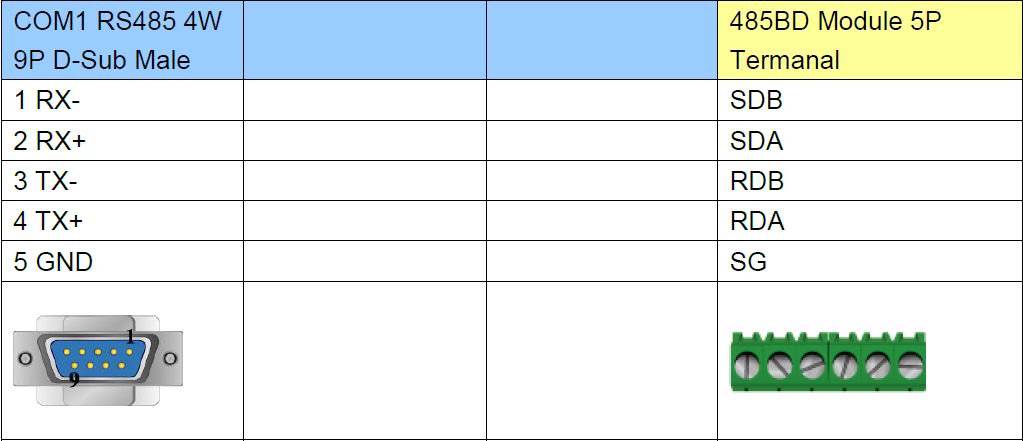

第三個圖的意思是要接五根線嗎？485有接五線的嗎？我接的是兩線，這是問題所在嗎？

gz000525

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 321 個
工控威望: 1560 點
下載積分: 76292 分
在線時間: 1007(小時)
注冊時間: 2013-07-19
最后登錄: 2025-10-11
查看gz000525的主題 / 回貼

8樓發表于: 2014-03-12 16:24

只看該作者 | 小中大

485有兩線與4線兩種，2線的是半雙工，4線是全雙工

儀表用2線比較多，但這個威綸是用4線的通信，SG是信號接地

自我解救

jvckeyu

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 80 個
工控威望: 169 點
下載積分: 948 分
在線時間: 36(小時)
注冊時間: 2010-02-07
最后登錄: 2025-07-23
查看jvckeyu的主題 / 回貼

9樓發表于: 2014-03-12 23:10

只看該作者 | 小中大

引用
引用第8樓gz000525于2014-03-12 16:24發表的 :
485有兩線與4線兩種，2線的是半雙工，4線是全雙工

儀表用2線比較多，但這個威綸是用4線的通信，SG是信號接地

謝謝行家，學習了。

supermax

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 575 個
工控威望: 2540 點
下載積分: 3642 分
在線時間: 375(小時)
注冊時間: 2011-03-20
最后登錄: 2021-03-26
查看supermax的主題 / 回貼

10樓發表于: 2014-03-13 00:23

只看該作者 | 小中大

觸摸屏的接口類型選：RS一485 2W，還要看它的口在哪里，如果在Com 1，就用它的1腳和2腳接到PLC的通信模塊的SDB和SDA便是，我不知道三菱的485通信模塊上有沒有通信用撥碼設定開關，如果有還要設對這些開關才行，因為歐母龍的485通信模塊就有這組設置開關。

jvckeyu

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 80 個
工控威望: 169 點
下載積分: 948 分
在線時間: 36(小時)
注冊時間: 2010-02-07
最后登錄: 2025-07-23
查看jvckeyu的主題 / 回貼

11樓發表于: 2014-03-14 12:44

只看該作者 | 小中大

謝謝各位大俠，學習中
