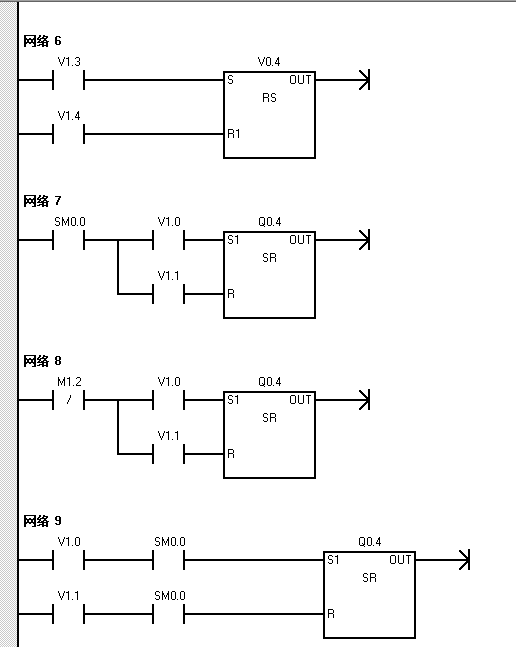

請教各位：我是西門子PLC的一個初學者，以前一直用三菱的PLC，在編梯形圖的時候沒有遇到以下情況。西門子的一些命令，如RS觸發器，前面必須要連到左母線上去，連接一些觸點或者輔助繼電器都不行，請見下圖。


提示以下錯誤：


有人提示說在錯誤網絡的RS指令后加一個輸出線圈，但是RS指令本身帶有一個輸出位，而且我要的就是這個輸出位的功能。



對于這個問題，好像三菱的PLC編程的時候沒有出現過。已經困擾幾天了，現在編程的時候總怕后面編程又出現類似的問題。
以下是我的三個問題，還請各位有經驗的工程師多多指教

1、這個錯誤是什么原因造成的？
2、西門子還有其他指令有這類問題嗎？
3、以后編程的時候如何避免類似問題？

LD     SM0.0
A      V1.0
LD     SM0.0
A      V1.1
NOT
A      Q0.4
OLD
=      Q0.4

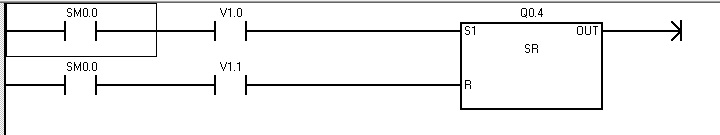

改成這樣編譯就通過了

梯形圖

程序兩次輸出Q0.4，屬于雙線圈。

下面分享一下西門子官網技術論壇的工程師總結，如下：
凡是指令盒左邊有引腳的，引腳之間不能有任何聯系。唯一的聯系是母線。但不能直接接母線。
任何指令都通用。

請各位群友完善和補充。

繼續請教：
在使用指令盒指令的時候，我看到有些書上的例子，在指令盒只有一個輸入引腳，且引腳條件相同的情況下，是可以將多個指令盒放在同一個網絡里面，可以減少網絡數，簡化程序。如下圖所示：

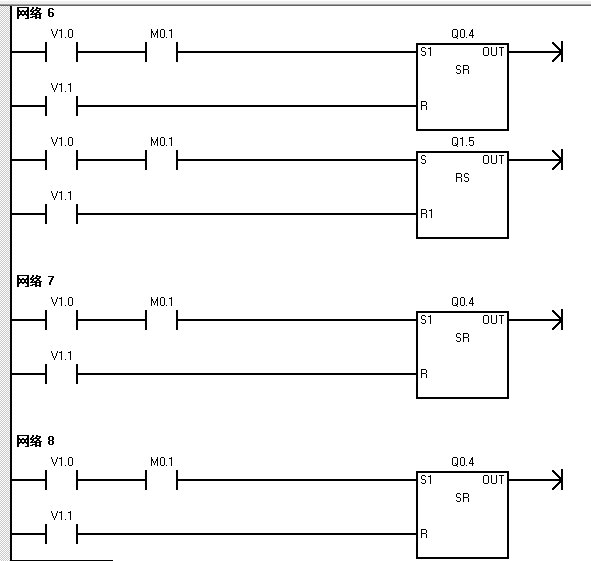

但是RS觸發器指令盒有兩個輸入引腳，如果RS/SR觸發器指令的引腳條件相同時，能否將多個RS觸發器指令盒也寫在一個網里面呢？還是說類似于RS觸發器指令有兩個以上輸入引腳是，也必須要另外新建網絡。如下圖所示：



在上圖中，當將兩個RS觸發器放在一個網絡里面，提示錯誤，網絡6“能流方向逆轉”如下圖所示，但是兩個觸發器各自引腳的條件一樣。能否也像單引腳的指令盒一樣放在一個網絡里面？

5樓：
不可放在同一個網絡里。

為簡化程序，你可以使用set/reset對線圈操作，而不使用RS觸發器。

一個指令盒有兩個以上引腳的，必須按照你在4樓貼出的規定編程；
引腳之間不能建立聯系，否則出錯。

只有一個引腳的指令盒不在此限制范圍
