大家好！我外接一個稱重傳感器，它能輸出4~20ma電流信號，用這個與Q64AD模塊進行連接，但是在GX Works中如何編寫相應程序呢，如果我再外接觸摸屏，如何讀出我的重量？
這是我最近在研究的一個小課題，請大家不吝賜教啊！

我還想了解，這個程序編寫中是不是有對應的特殊指令？如有，是什么指令？

GX Works不必寫對應的特殊指令
只要在 "智能工能模塊" 新增 Q64AD模塊
並設定 各項參數

接觸摸屏上設定  演算完畢的 D値 即可

感謝2樓的朋友，你能再說細點嗎？我對GX Works軟件不是很熟悉，具體怎么操作？

能詳細說明下觸摸屏地址怎么寫嗎

引用

引用第3樓coolnetjun于2014-01-14 10:06發表的  :
感謝2樓的朋友，你能再說細點嗎？我對GX Works軟件不是很熟悉，具體怎么操作？

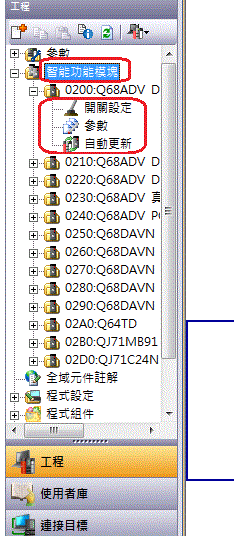

"智能功能模塊" 按右鍵 "新增模塊"----> 類比模塊  Q64AD模塊  設定安裝位置參數

模塊設定完成 會產生新的模塊 如Q68DAV
點進去設定各項參數

非常感謝，我按照你說的調試下。另外，你說不需要編寫指令，那么GX Works會自動進行計算，然后將轉換值存放在D？通道呢？

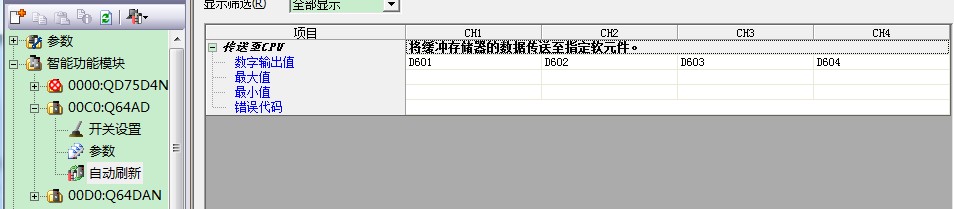

分配給通道CH字軟元件    調用通道對應的值  根據斜率公式處理這個讀出的數值 （舉個例子，軟院件根據自己情況分配）

引用

引用第6樓coolnetjun于2014-01-14 12:13發表的  :
非常感謝，我按照你說的調試下。另外，你說不需要編寫指令，那么GX Works會自動進行計算，然后將轉換值存放在D？通道呢？

參數輸入正確的話  將會

例如 4~20ma=0~4000 的值存放在指定的位置 例如 D0

例如 當你的重量範圍 0~100KG = 4~20ma = 0~4000

當 輸入電流= 12ma時 =>  D0=2000

  重  量 = 2000/(4000/100)
               =2000/40
               =50 (Kg)
PLC
----------------------[DIV D0 K40 D10]

8樓的，我算的輸入電流=12ma時，D0=3000？是不是我算錯了？

PLC
------------[DIV D0 K4 D10]？含義能幫我簡單解釋麼？謝謝啊

引用

引用第10樓coolnetjun于2014-01-14 16:49發表的  :
PLC
------------[DIV D0 K4 D10]？含義能幫我簡單解釋麼？謝謝啊

當你的重量範圍 0~100KG = 4~20ma = 0~4000

=>0KG     = 4ma     = 0        (D0)
=>100KG = 20ma   =4000   (D0)
因此

100 KG = 4000  => 1KG= 40
故將 D0/40
