輸出
所使用的PLC是FX3U-128MT/ES-A    采用的是漏型輸入以及漏型輸出

問題所在就是有個繼電器的線圈短路了（事先不知道的），當程序中使Y14輸出時，PLC冒煙，后來檢查P24與Y14之間的電壓只有8V左右，繼電器也不工作。拆下PLC發現Y14輸出繼電器中三極管已經燒壞


不知道為什么會這樣 對三極管的開關作用不是特別理解

不過有時候檢查故障的時候直接將N24與Y輸出短接都沒有事     亂亂的
小弟剛涉及  還望各位大哥大姐幫忙解答分析下

  輸入

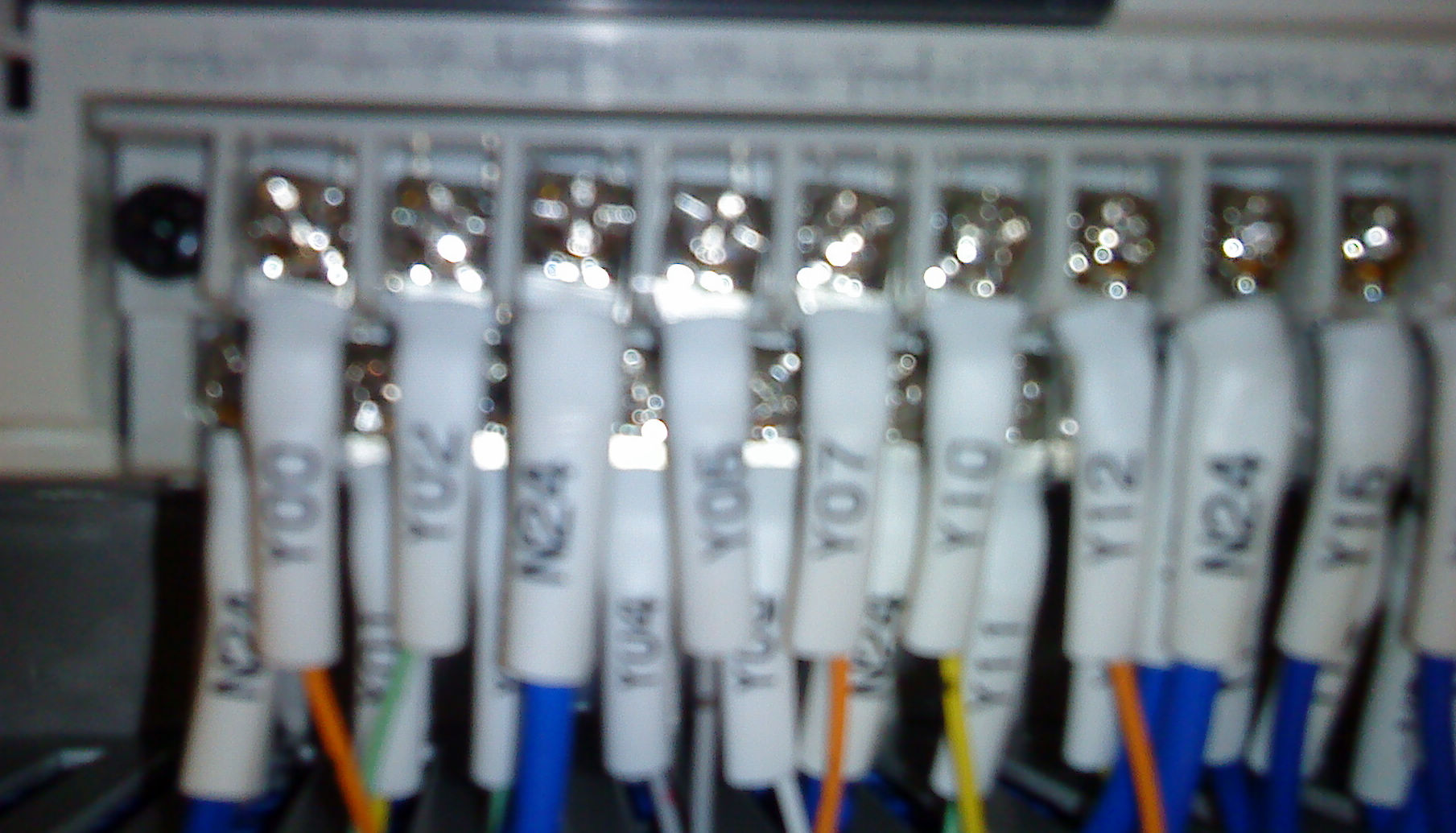

輸出
繼電器
PLC 板
燒壞點


看后兩張圖，輸出點存在很大的短路電流引起的，外設的保護基本沒怎么起作用。
