有一個燈被三個按鈕控制(一個電源，一個燈再加三個按鈕)，  三個按鈕并聯控制，現在我想知道是哪個按鈕按下導致這個燈亮的。并且反饋給PLC。有沒有好的方案。

引用

引用第1樓安靜凌月于2021-07-19 22:08發表的  :
這個太基礎了 都不要PLC可以實現知道呢 ，加指示燈也可以實現，那家PLC不是同樣的原理。

主要就是要驅動負載，而且要給到plc信號，能不能給個圖。檢測設備，檢測按鈕按下對應的控制線路是否對應，而且驅動電流是否正常，每一路用單獨的負載成本有點高，所以通用一個負載，但是要看是對應哪路輸出，目前只有電流表加通訊方式來區分，主要想想有沒有更便宜的方案。

引用

引用第3樓請叫我老鐵于2021-07-20 14:41發表的  :
而PLC信號只占用1個輸入點來判斷，需要中間繼電器和時間繼電器配合。
如果是占用PLC3個輸入點來判斷，相信不用說都知道怎么配線了。

確實三個點，但是負載只有一個，一時我還真沒想到合理的方法。加三個中繼好像沒法實現。因?yàn)橛|點開關是單路的。

引用

引用第8樓光明左使于2021-07-21 10:28發表的  :

都用PLC了，那你不能用三個開關給信號給到PLC嗎，然後PLC內部去控制這一個輸出，比如開關1-3分別輸入X010-X012,再用一個輸出Y10控制負載，根據實際負載可以用直接驅動，也可以繼電器、接觸器等等。改幾根綫沒啥成本。

主要是需要測試這組開關的帶負載性能，同時又檢測開關控制的線路對不對。所以需要這么判斷。挺尷尬的，好像除了每路串個電流表沒啥好方法，就是成本高。一個檢測臺40組開關檢測，每組開關需要檢測三路線路每路又要帶的動假負載。如果每路串電流表的話要120個。然后用通信來讀取判斷。

引用

引用第10樓光明左使于2021-07-23 08:49發表的  :


1.測試開關的帶負載性能，就是測量實時電流還是什麼？目的是什麼呢？還是說就是生產開關的？做品質檢驗？
2.40組開關同時又檢測開關控制的綫路對不對，這個是否正確判斷標準是什麼呢？

說得對，我之前描述的不太明確，
就按單組開關來說，一組有三個按鍵，控制三條通路（三路線+對應的一根公共線），一個一個按下循環測試，測試按下時對應的回路是不是正確，對應的帶負載是否正常（這個應該用電流來判斷+恒流源）。就是想確認一下需要用到三個電流表，還是只用一個就可以？現在問題是，如果用一個電流表的話，好像無法確認線路對不對。

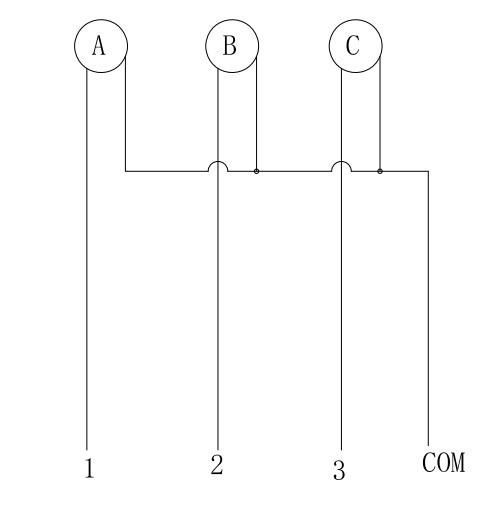

直接描述一下設備功能：檢測組合按鈕（如圖）開關線路是否正確，并可以正常帶負載。如圖，一個組合開關，ABC三個按鈕，控制123三根線與COM之間的通斷，測試方法，按個循環按下松開，一個一個按。要求按下按鈕時測試按鈕對應的通斷線是否對應，還有按鈕這路線對應的電流是否正常（需要加上假負載和電流表）。想想能否只用一組電流表。
