為什么說PLC中狀態和輔助繼電器有無數的常開和常閉觸點？
在手冊中狀態和輔助繼電器都是有明確點數的啊！
比如FX1S，狀態從S0-S127，共128點；輔助繼電器M0-M383一般用，M384-M511保持用，M8000-M8255特殊用。
為什么官方資料上還說有無數個呢？求高人指點！！

wangyuh7400

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 199 個
工控威望: 1604 點
下載積分: 4481 分
在線時間: 142(小時)
注冊時間: 2016-08-15
最后登錄: 2025-10-09
查看wangyuh7400的主題 / 回貼

1樓發表于: 2018-03-06 13:28

全看 | 小中大

繼電器由線圈和觸點組成，觸點又分成常開和常閉通常有2-5組左右。在PLC中輔助繼電器線圈數量是有數量限制的，所以可以使用的繼電器數量也有數量限制，但是每一個輔助繼電器的可用觸點是沒有數量限制的，就好比普通的繼電器有無數個觸點，但是線圈只有一個。這句話的意思是在PLC中每一個輔助繼電器都有無數的可用觸點，不是說有無數個輔助繼電器。

樓主留言：

真誠感謝！
道理我知道，但在程序中怎樣體現一個線圈的多個觸點呢？

wangyuh7400

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 199 個
工控威望: 1604 點
下載積分: 4481 分
在線時間: 142(小時)
注冊時間: 2016-08-15
最后登錄: 2025-10-09
查看wangyuh7400的主題 / 回貼

2樓發表于: 2018-03-07 09:43

全看 | 小中大

圖片：

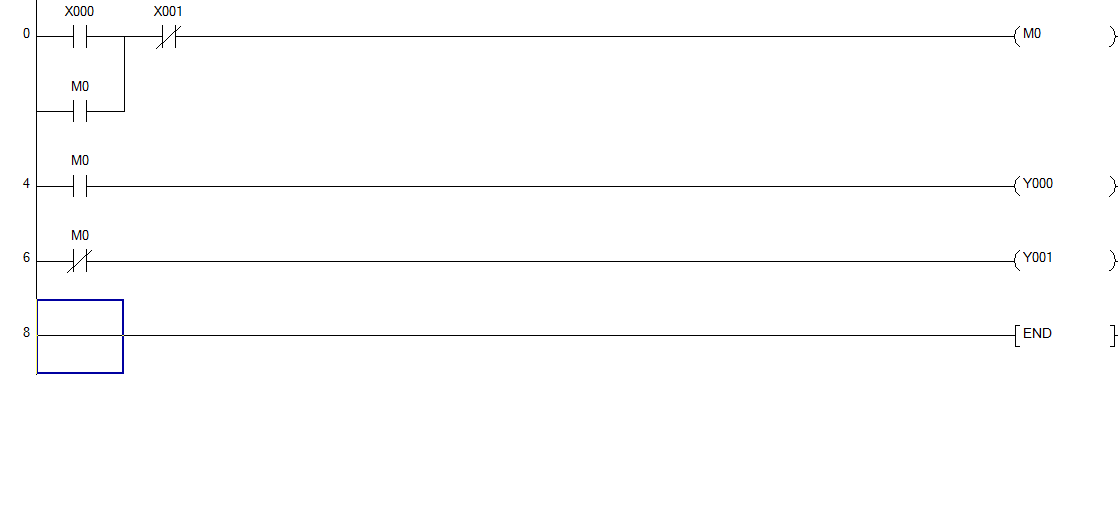

以m0為例：見下圖其中括號中的m0為線圈在程序中只能使用一個，但觸點部分的m0無論常開還是常閉可以無限使用每個都是獨立的線圈動作它就動作，你可以在下面程序中繼續使用它的觸點，把圖中m0想象成普通繼電器就是一個線圈帶動了兩個常開觸點一個常閉觸點

本帖最近評分記錄：

下載積分:+2(kcai_fly) 真誠感謝！有點理解了！
