故障現象：POWER、RUN燈亮，64個I/O點指示燈全部亮。
首先，連接上編程電纜，使用編程軟件，點擊“診斷”—“PLC診斷”，提示為：I/O配置錯誤。

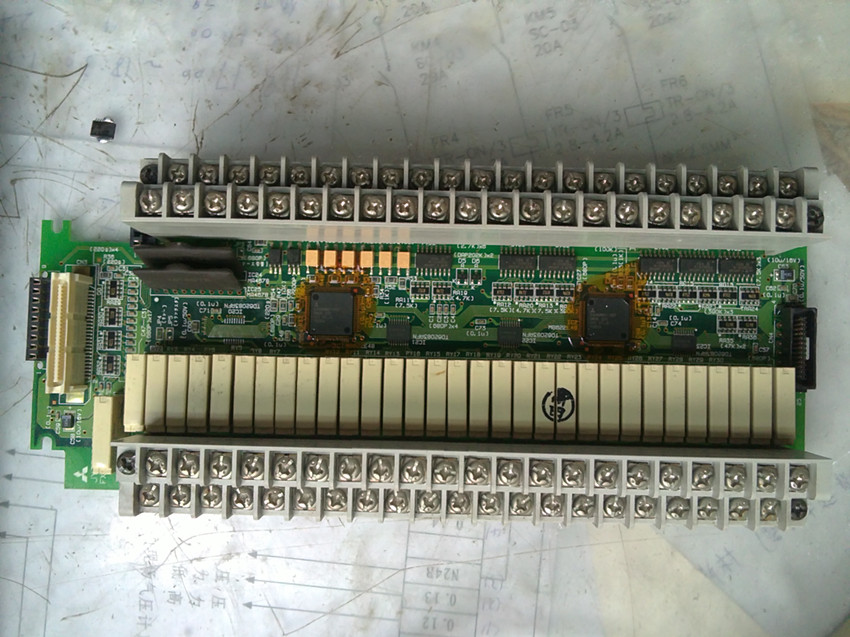

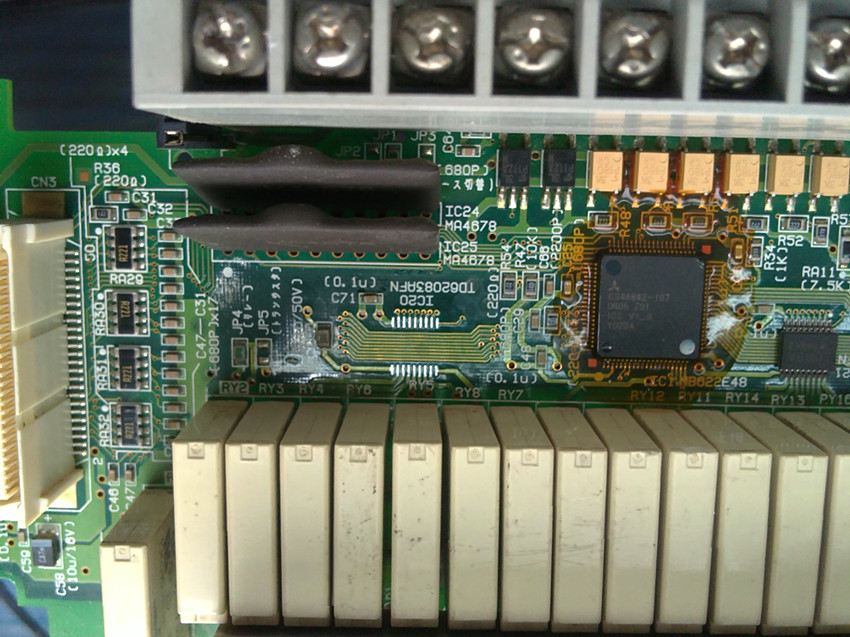

拆機，發現I/O板集成塊TD62083AFN（絲印083A）燒黑、已損壞（這個集成塊完成8路繼電器的驅動，共使用了4個這樣的集成塊，完成32路繼電器驅動），焊下該集成塊，再通電，故障不變，用手摸2個I/O控制集成塊CG46842-107，燙手嚴重，斷電，測量I/O板5V供電的正向電阻，10歐，正常為1K左右，拆下其中一個I/O控制集成塊CG46842-107，測量I/O板5V供電的正向電阻，恢復到15歐，但還不正常，再拆下另一個I/O控制集成塊CG46842-107，測量I/O板5V供電的正向電阻，1K，恢復正常，判斷為2個I/O控制集成塊都損壞，更換以上3個集成塊，再通電測試，除3個輸入點X6、X7、X13異常外，其余I/O點都恢復正常，3個故障輸入點的現象：X6輸入時，燈不亮，X7、X13沒輸入時，燈常亮。
拆下CPU板，單獨測試I/O板，通電，分別輸入X6、X7，測量相應的光電耦合器輸入側電壓正常，輸出側電壓不會變化，判斷是光電耦合器損壞，更換后，恢復正常，X13使用了一個4路光電耦合器集成塊PS2805-4，試直接更換，恢復正常。

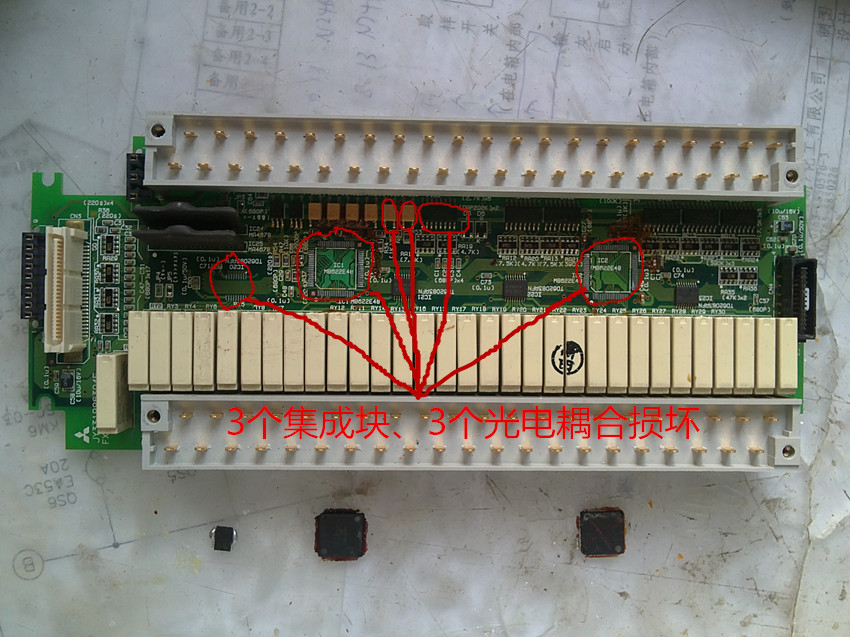

總結：共計損壞3個集成塊、3個光電耦合，呵呵，真搞不清楚是什么原因，造成這么嚴重的故障��！

引用

引用第6樓ttrm于2014-09-22 18:55發表的  :
樓主我的fx1n60mr 紅色error故障燈亮 全部輸出無，是那里壞了。

應該cpu板的機會大，先外圍元件，后集成塊，我是這樣處理的。

引用

引用第7樓baiqrmai于2014-09-22 20:10發表的  :
打了膠的怎么焊下來啊

我是用熱風槍搞掂它的，吹一下，膠會變軟，用萬用表筆挑干凈那些膠，好搞的，
集成塊四邊引腳加點松香水，再用熱風槍吹集成塊下來。

引用

引用第11樓huikong于2014-09-22 22:34發表的  :
太厲害了，高手啊，學習了

說的我都有點不好意思，
搞這個賺不到啥錢的，收回來220元，花了那么多零件，你說我賣出去能賺多少錢。

引用

引用第14樓421010857于2014-09-22 23:51發表的  :
樓主會修歐姆龍的不？  我這有個歐姆龍的壞了。

可以，有問題可以加我QQ：280728266.

引用

引用第19樓回憶依然最美于2014-09-25 13:03發表的  :
能測出這些元器件損壞，但是芯片購買也比較困難，光耦還行，通用的東西，那些上百腳的芯片，看著就頭大。

可以測出好壞，是的，一個I/O控制芯片CG46842-107淘寶要50元，不可能都買啊，
是平時收回來的報廢板子上拆下來的，

引用

引用第18樓ttrm于2014-09-25 09:31發表的  :
我的fx1n60mr現在error故障燈不再亮，但報范圍設置起始不正確ES:0180200e  請問樓主如何解決。

“清除PLC內存”試試，不行的話，硬件故障，CPU板子的機會大，先檢查外圍元件（可以數字表測貼片電阻，模擬表測晶體管），后芯片，
不知道這樣說，對你有沒有用了。
