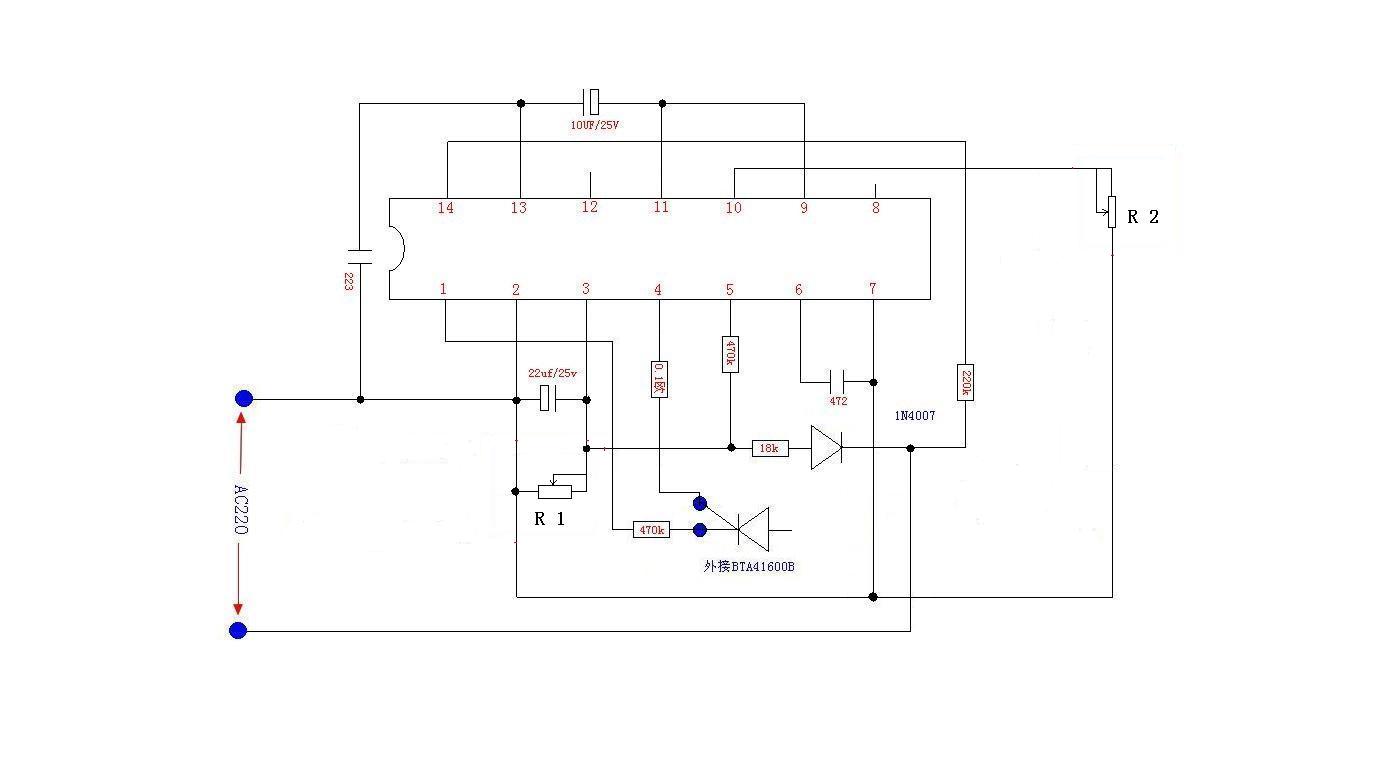

這是個電源供應初級器變壓器控制的可控硅觸發電路；IC字已被磨掉；拜請熟悉IC運用的大師分析指點一下；這是塊什么型號的IC。PCB板是經過白；黑；藍；橙四針插頭和可控硅板連接。如圖所示！

電路圖還沒畫全，也分析不出什么問題。
集成塊直接控制可控硅的電路一般不多，我還真沒看到過。
這個圖畫錯了，圖中可控硅應該是雙向可控硅，在第二陽極上的電阻470K，可能有問題，這個可控硅我網上查了一下，觸發電流至少要50MA，如果串了個電阻，那么，在470K上的電壓至少是：U= I R = 50MA * 470K = 0.05 * 470000 = 23500V， 所以，是不是這個電阻壞了？無法觸發這個雙向二極管？如果是470歐姆，那么也要23.5V，這還差不多。所以我認為，這個電阻肯定有問題。
還有，如果只是觸發一個可控硅BTA41600的話，完全可以自已做個簡單的觸發電路代替。用雙基極二極管做。

既然是調壓電路，最好把調壓元件也一起畫出來。
另外，IC 的工作電源也沒有，一般IC的工作電源都有一個電解電容濾波，看圖紙，只有2、3腳和11、13腳各有一個電容，按電容極性，2 腳和 11 腳應該是正極，但 2 腳直接接到交流電源一端，所以肯定不是正極； 11腳跟9腳相連， 外部也沒有線，所以也不可能是正極。因此，此 IC 如何工作？
還有，圖中沒看到可調電阻，要觸發可控硅導通，肯定要有一個可調電阻和一個電容組成充放電形成鋸齒波，再由IC放大驅動可控硅，圖中沒有可調電阻。
難道是由4N33 的輸入端控制？
網上搜了一下，還真沒看到過有這種IC控制的觸發電路。

KC系列的 KC04、05、06、07、08、09、785 電路圖都和 1 樓所示電路圖沒有一點相類似的，所以肯定不是KC系列。
其實像這種把 IC 上面磨掉的廠家，最無職業道德，他們主要是為了把售后服務強制性的捆綁了。
如果換是我，直接改掉。
淘寶網上隨便找一個可控硅觸發模塊，直接替換掉，非常簡單。

TEA1504 開關電源用，勿用討論。
15樓說是：過零檢測觸發電路，完全正確。

但是：4N33達林頓管兩管都是通過100K電阻導通-- 這句話有問題， 比如左邊這個管子：
    這個電阻，應該是起到偏置、穩定作用。3 腳既然為GND了，100K電阻是經過什么導通的?  是由達林頓管C極（也就是IC 的2腳電源），經管子內部到B極？ NPN管不通啊！

還有，如果 2 腳為正，3 腳為GND，那么，左側這個達林頓管如果完全導通的話，是不是短路了？
因此，我認為 3腳不是GND。唉，搞不懂了。

百度了N次，沒找到類似的圖紙，能找到相類似的圖紙后，才能分析。

為了便于分析，我把圖紙中的二個 達林頓管，用可調電阻代替，這樣圖紙看上去清楚一點：



二個管子，分別用 R1 和 R2 替換，功能一樣。
