樓主發表于: 2012-04-18 17:24

全看 | 小中大

配置:FX2N-32MT + FX2N-20GM +MR-J2S-40A/HC-KFS43*2+GT1155-QSBD-C+手脈發生器

本帖最近評分記錄：

下載積分:+1(zhsming)

下載積分:+1(xucuangming)

下載積分:+1(guoyuanlin)

下載積分:+1(panchaoliang)

下載積分:+5(21gb) 支持原創

下載積分:+3(cailiang123)

下載積分:+5(chzy_114) 熱心助人

http://store.taobao.com/shop/view_shop.htm?asker=wangwang&shop_nick=%B9%A4%BF%D8%B2%CC%C9%FA 歡迎光顧我的淘寶,更多更全三菱產品供應!

cwxok

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 511 個
工控威望: 1242 點
下載積分: 1050 分
在線時間: 1269(小時)
注冊時間: 2007-11-17
最后登錄: 2025-09-16
查看cwxok的主題 / 回貼

1樓發表于: 2012-04-18 17:40

全看 | 小中大

功能要求:試車畫面,用手脈發生器,使X,Y軸到達啟始點,(通過屏上開關切換X/Y軸,屏上要有0.1/0.001/0.001三速選擇手脈速度),到達啟始點后,點屏上起點保存,以后都從此起點開始畫圓,(屏上要有圓心點X/Y坐標指定),X軸/Y軸向回調一點點后在屏上有退刀點保存,一個產品完成后回到退刀點,下次再啟動的話,從退刀點進到起點,開機時回機械原點,中間只用回退刀點,調好這兩個點后,點試車啟動,試車一個產品后,檢測后發現有偏差的話在屏上進行起點X/Y軸/圓心點微調,(屏上要有微調值設定),經過多個試測后產品滿意的話,退回自動畫面,進行自動運行!自動手動畫面都要有X/Y軸當前坐標顯示!

http://store.taobao.com/shop/view_shop.htm?asker=wangwang&shop_nick=%B9%A4%BF%D8%B2%CC%C9%FA 歡迎光顧我的淘寶,更多更全三菱產品供應!

cwxok

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 511 個
工控威望: 1242 點
下載積分: 1050 分
在線時間: 1269(小時)
注冊時間: 2007-11-17
最后登錄: 2025-09-16
查看cwxok的主題 / 回貼

2樓發表于: 2012-04-18 17:57

全看 | 小中大

FX2N-20GM同步兩軸時,只用設X,Y軸不用設定

http://store.taobao.com/shop/view_shop.htm?asker=wangwang&shop_nick=%B9%A4%BF%D8%B2%CC%C9%FA 歡迎光顧我的淘寶,更多更全三菱產品供應!

cwxok

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 511 個
工控威望: 1242 點
下載積分: 1050 分
在線時間: 1269(小時)
注冊時間: 2007-11-17
最后登錄: 2025-09-16
查看cwxok的主題 / 回貼

3樓發表于: 2012-04-18 21:30

全看 | 小中大

參數設完了，其它沒有提的為默認值就好啦！

http://store.taobao.com/shop/view_shop.htm?asker=wangwang&shop_nick=%B9%A4%BF%D8%B2%CC%C9%FA 歡迎光顧我的淘寶,更多更全三菱產品供應!

cwxok

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 511 個
工控威望: 1242 點
下載積分: 1050 分
在線時間: 1269(小時)
注冊時間: 2007-11-17
最后登錄: 2025-09-16
查看cwxok的主題 / 回貼

4樓發表于: 2012-04-18 21:53

全看 | 小中大

接線FX2N-20GM上的DOG原點傳感器，LSF/LSR極限開關分別對著接就好啦！CON3和CON4上所有的線都要接，接線圖這里就不講了，伺服上的極限保護想用的話就接上，不想用的話，將伺服參數P41設為0110就好了！PLC程式如下：

[ 此帖被cwxok在2012-04-22 12:06重新編輯 ]

http://store.taobao.com/shop/view_shop.htm?asker=wangwang&shop_nick=%B9%A4%BF%D8%B2%CC%C9%FA 歡迎光顧我的淘寶,更多更全三菱產品供應!

cwxok

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 511 個
工控威望: 1242 點
下載積分: 1050 分
在線時間: 1269(小時)
注冊時間: 2007-11-17
最后登錄: 2025-09-16
查看cwxok的主題 / 回貼

5樓發表于: 2012-04-18 23:31

全看 | 小中大

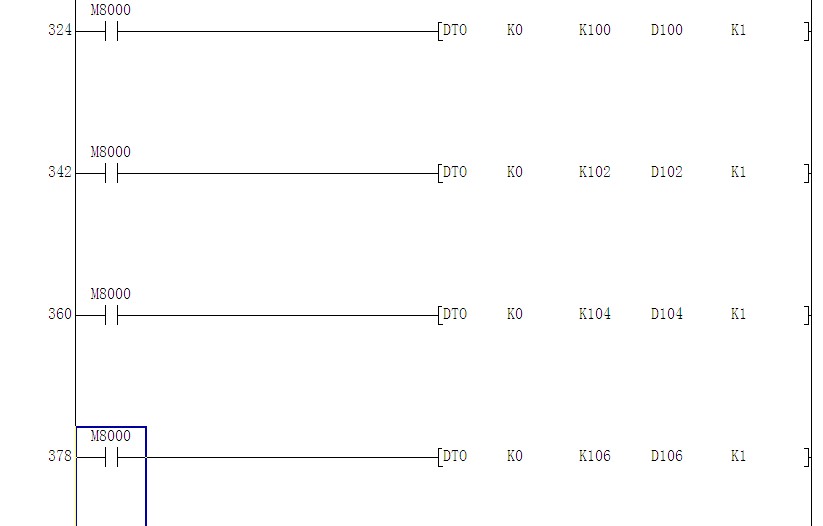

PLC程式位置速度寫值程式如下：

程式基本寫完，還有一些PLC里的一些其它順控動作就自己發揮吧！

http://store.taobao.com/shop/view_shop.htm?asker=wangwang&shop_nick=%B9%A4%BF%D8%B2%CC%C9%FA 歡迎光顧我的淘寶,更多更全三菱產品供應!

cwxok

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 511 個
工控威望: 1242 點
下載積分: 1050 分
在線時間: 1269(小時)
注冊時間: 2007-11-17
最后登錄: 2025-09-16
查看cwxok的主題 / 回貼

6樓發表于: 2012-04-23 21:08

全看 | 小中大

引用
引用第29樓wbaod于2012-04-23 20:22發表的 :

x3為x/y軸切換開關，下一帖又說：FX2N-20GM設置如下：X軸指定X3開始的X3 X4 二點，Y0開始的Y0 Y1 Y2三點為ABS控制線：
是不是有點不對，x3用重復了。

是的，這里重復了，剛開始沒有與絕對絕置模式！規劃IO點錯了，隨便寫的，畫龍點睛而已！手脈使能信號開始后（X2 ON時），不能啟動主程式，所以平時運行時要關斷這個X2使能信號，程式里沒有寫出來這個動作，但是是很重要的一步！包括其它運行通訊模式，都要關斷使能信號，初學者這里容易搞錯！

[ 此帖被cwxok在2012-04-23 21:17重新編輯 ]
