各位大神，我剛接觸臺達plc以前弄西門子的，對臺達執行程序不熟悉，希望大神指點指點

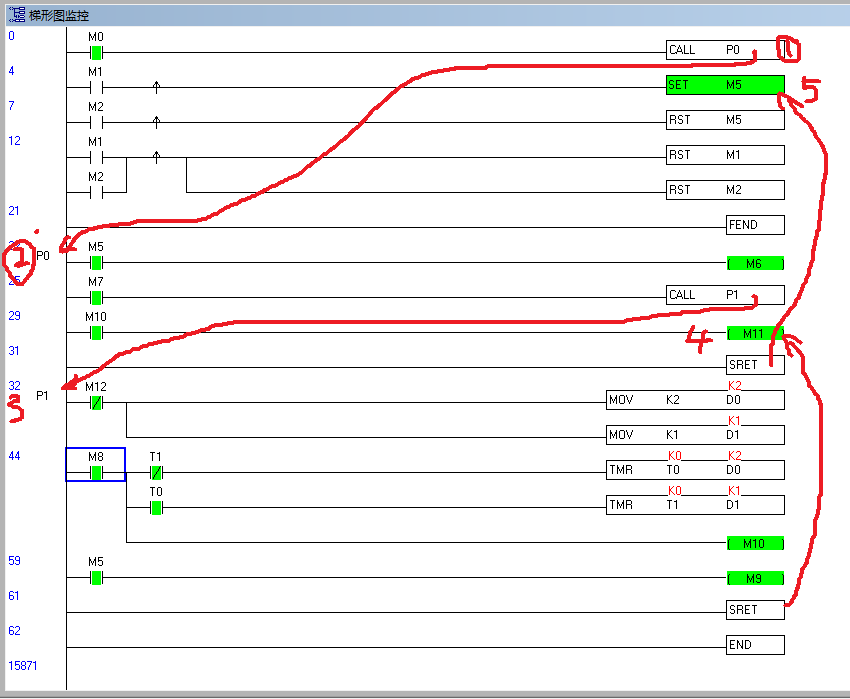

以下是我編的一個簡單程序，包括主程序和2個子程序，查看程序運行過程的，
以下圖片標注是我的理解，不知正確與否，請明白的大神指點指點！！
不勝感謝！！
1 最上一行條件滿足了，就跳轉到子程序P0處開始執行P0程序
2 P0程序執行到第2步時CALL P1子程序，又跳轉到P1子程序開始執行P1程序
3 P1子程序執行完畢，再接著執行P0子程序剩余的程序，就是4處的程序
4 P0子程序執行完畢了，再返回主程序第2行執行，就是主程序標注5的地方接著執行，直到執行完主程序，
uthman
QQ:3749615
級別: 家園常客
精華主題: 1 篇
發帖數量: 394 個
工控威望: 823 點
下載積分: 2715 分
在線時間: 796(小時)
注冊時間: 2007-10-25
最后登錄: 2025-12-04
查看uthman的 主題 / 回貼
1樓  發表于: 2020-12-24 11:41
是這樣運行的
溫柔的郎
級別: 略有小成
精華主題: 0
發帖數量: 127 個
工控威望: 316 點
下載積分: 964 分
在線時間: 87(小時)
注冊時間: 2008-05-02
最后登錄: 2025-11-21
查看溫柔的郎的 主題 / 回貼
2樓  發表于: 2020-12-24 14:09

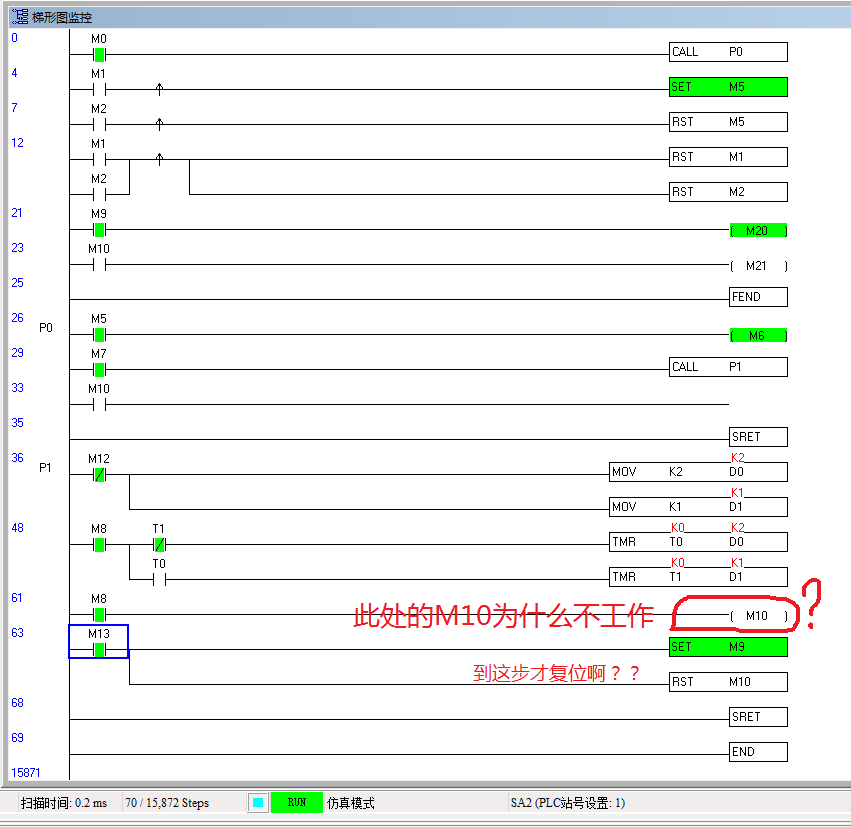

感謝1樓大神指點,但模擬運行好像有些不對啊,如圖
溫柔的郎
級別: 略有小成
精華主題: 0
發帖數量: 127 個
工控威望: 316 點
下載積分: 964 分
在線時間: 87(小時)
注冊時間: 2008-05-02
最后登錄: 2025-11-21
查看溫柔的郎的 主題 / 回貼
3樓  發表于: 2020-12-24 14:39

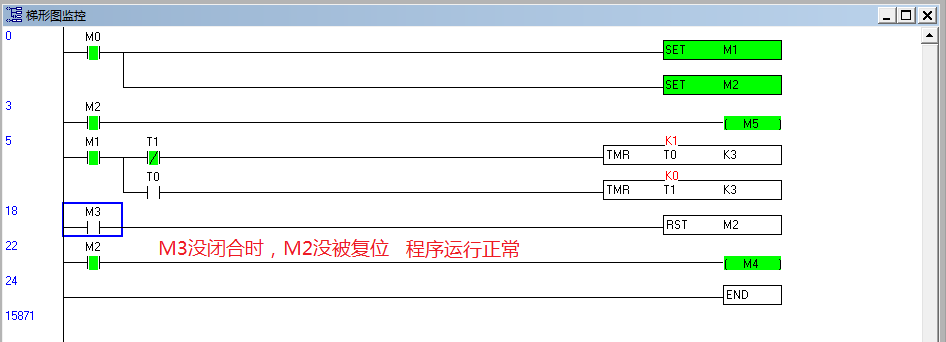

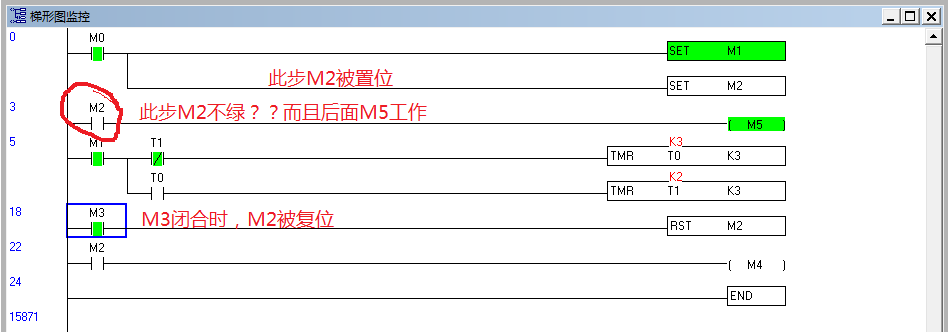

又單獨做了個測試,也是相同的結果,很奇怪啊!!
有明白的大神指點指點,啥情況啊

leechengyu
級別: 略有小成
精華主題: 0
發帖數量: 128 個
工控威望: 222 點
下載積分: 702 分
在線時間: 379(小時)
注冊時間: 2015-10-17
最后登錄: 2025-12-05
查看leechengyu的 主題 / 回貼
4樓  發表于: 2020-12-24 16:48
你看到的是最終結果，M13亮就已經把M10復位了
liutianqi
級別: 探索解密
精華主題: 0
發帖數量: 42 個
工控威望: 163 點
下載積分: 2008 分
在線時間: 241(小時)
注冊時間: 2013-11-25
最后登錄: 2025-11-21
查看liutianqi的 主題 / 回貼
5樓  發表于: 2020-12-24 17:15
顯示很正常啊，梯形圖從上到下依次掃描，你用西門子模擬也是一樣的。建議多了解下掃描流程
溫柔的郎
級別: 略有小成
精華主題: 0
發帖數量: 127 個
工控威望: 316 點
下載積分: 964 分
在線時間: 87(小時)
注冊時間: 2008-05-02
最后登錄: 2025-11-21
查看溫柔的郎的 主題 / 回貼
6樓  發表于: 2020-12-25 08:48
感謝神人老師們的指點！！由西門子剛入臺達，好多還沒摸清，思維也沒跟上，還得再向大神們學習
