工控人家園 綜合討論 求松下伺服A6 電子齒輪比的設置計算方法

湖北張軍

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 44 個
工控威望: 156 點
下載積分: 968 分
在線時間: 44(小時)
注冊時間: 2017-11-06
最后登錄: 2025-08-14
查看湖北張軍的主題 / 回貼

樓主發表于: 2020-07-03 21:22

只看樓主 | 小中大

項目最近用到 FX3U和松下A6的伺服走位置控制現在伺服的接線全部完成絲桿的螺距是10MM的請教大家這個電子齒輪比是怎么個計算方法啊有沒有視頻可以推薦學習一下。謝謝大家！

zhongliang

學無止境

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 729 個
工控威望: 2133 點
下載積分: 4592 分
在線時間: 599(小時)
注冊時間: 2012-10-11
最后登錄: 2025-10-12
查看zhongliang的主題 / 回貼

1樓發表于: 2020-07-04 08:08

只看該作者 | 小中大

直接設每轉脈沖數就可以了，不要電子齒輪比

****************************學海無涯****************************

lijinniu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 629 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的主題 / 回貼

2樓發表于: 2020-07-04 08:18

只看該作者 | 小中大

計算電子齒輪比最簡單的方法就是1 伺服電機編碼器是多少線的。2 伺服電機走一圈實際移動了多少距離（假如是10MM,但是你希望一個脈沖對應0。001MM那這個距離就是10000。一個脈沖對應0。01MM那這個距離就是1000）然后用編碼器的線數除距離就是電子齒輪比了。

hsl199

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 395 個
工控威望: 482 點
下載積分: 1866 分
在線時間: 202(小時)
注冊時間: 2007-05-20
最后登錄: 2025-05-27
查看hsl199的主題 / 回貼

3樓發表于: 2020-07-11 09:21

只看該作者 | 小中大

直接設置P08參數，一圈多少脈沖數

13434087696

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 106 個
工控威望: 1374 點
下載積分: 3490 分
在線時間: 70(小時)
注冊時間: 2019-04-11
最后登錄: 2025-09-17
查看13434087696的主題 / 回貼

4樓發表于: 2020-07-11 09:32

只看該作者 | 小中大

一圈多少脈沖，直接省事

wxj136998

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 93 點
下載積分: 926 分
在線時間: 17(小時)
注冊時間: 2020-07-25
最后登錄: 2020-12-02
查看wxj136998的主題 / 回貼

5樓發表于: 2020-07-30 17:30

只看該作者 | 小中大

圖片：

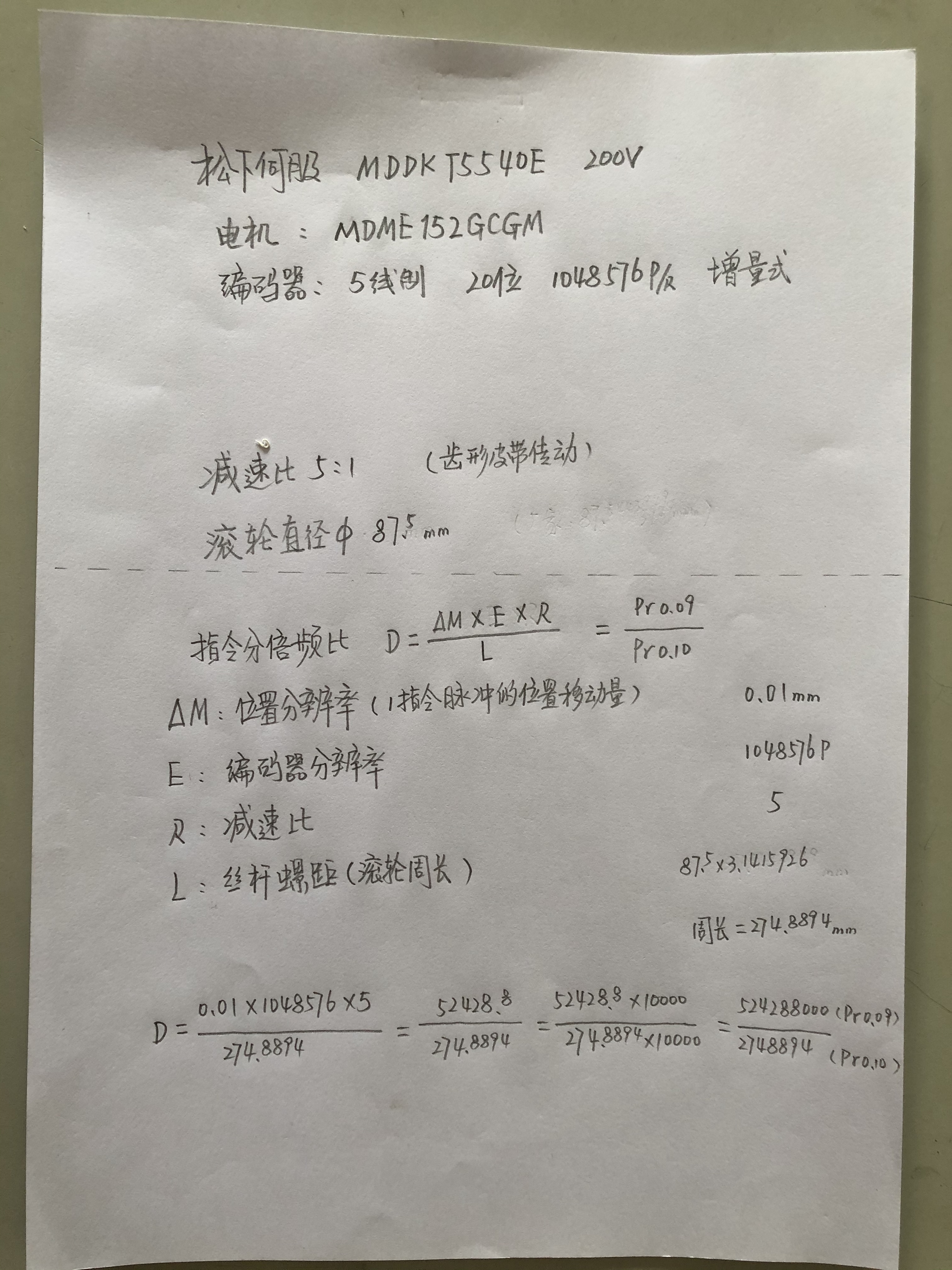

參考計算例

本帖最近評分記錄：

下載積分:+1(來去經年) 好貼好貼！

下載積分:+1(小洋專用)
