如何用一些與或非條件驅動線圈，使線圈輸出一個上升沿？

qwermhb

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 72 個
工控威望: 192 點
下載積分: 701 分
在線時間: 59(小時)
注冊時間: 2011-11-15
最后登錄: 2023-09-02
查看qwermhb的主題 / 回貼

1樓發表于: 2017-10-19 18:34

只看該作者 | 小中大

LocalBit[1021]=LocalBit[1]^0;
LocalBit[121]=LocalBit[1021]&(LocalBit[1021]^LocalBit[2021]);
LocalBit[2021]=LocalBit[1021];

bit1 是輸入信號 bit121 為上升沿信號
當 bit1 有輸入時 bit121輸出一個上升沿

廈門鷺客

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 175 個
工控威望: 348 點
下載積分: 811 分
在線時間: 252(小時)
注冊時間: 2014-02-17
最后登錄: 2022-05-03
查看廈門鷺客的主題 / 回貼

2樓發表于: 2017-10-19 18:46

只看該作者 | 小中大

您好！能不能用梯形圖表示？

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1373 個
工控威望: 1557 點
下載積分: 3690 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

3樓發表于: 2017-10-19 18:48

只看該作者 | 小中大

[PLS M0]

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

楓落云端

施主，腳抬一下

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 336 個
工控威望: 465 點
下載積分: 1548 分
在線時間: 416(小時)
注冊時間: 2017-10-10
最后登錄: 2025-08-06
查看楓落云端的主題 / 回貼

4樓發表于: 2017-10-20 13:52

只看該作者 | 小中大

圖片：

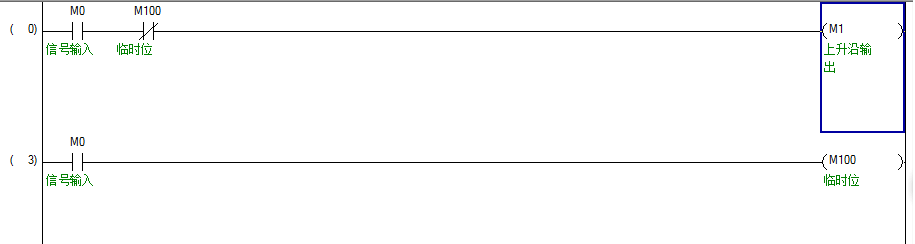

是不是不直接用脈沖指令，用基本的OUT自己編一份來用？圖中就是用OUT指令實現上升沿的例子，可用到一些沒有脈沖指令的場合

楓落云端

施主，腳抬一下

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 336 個
工控威望: 465 點
下載積分: 1548 分
在線時間: 416(小時)
注冊時間: 2017-10-10
最后登錄: 2025-08-06
查看楓落云端的主題 / 回貼

5樓發表于: 2017-10-20 13:55

只看該作者 | 小中大

兩行OUT指令就可以實現，比如三菱GOT的腳本沒有現成的上升沿，可按照上圖邏輯編寫
