工控人家園 歐姆龍工控論壇 歐姆龍NJ\NX系列PLC的定位軸，外部原點輸入信號、原點接近信號怎么分配？

liufei

級別: 探索解密

精華主題: 0
發帖數量: 23 個
工控威望: 123 點
下載積分: 695 分
在線時間: 13(小時)
注冊時間: 2017-06-22
最后登錄: 2024-01-06
查看liufei的主題 / 回貼

樓主發表于: 2020-03-09 15:32

只看樓主 | 小中大

如題：歐姆龍NJ\NX系列PLC的定位軸，外部原點輸入信號、原點接近信號怎么分配？

liufei

級別: 探索解密

精華主題: 0
發帖數量: 23 個
工控威望: 123 點
下載積分: 695 分
在線時間: 13(小時)
注冊時間: 2017-06-22
最后登錄: 2024-01-06
查看liufei的主題 / 回貼

1樓發表于: 2020-03-10 14:41

只看該作者 | 小中大

圖片：

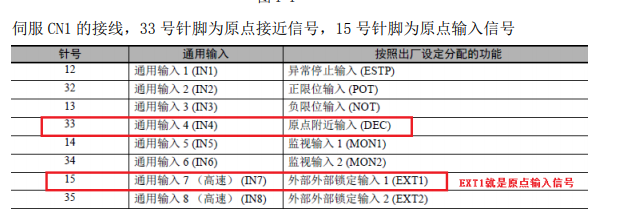

實在是CP的用習慣了，轉不過彎來，總以為原點和原點接近信號是要接在PLC的固定IN點上，實際上是接在伺服驅動器CH端口的通用輸入上，

以后還是得多留點心。。。

本帖最近評分記錄：

下載積分:+1(易俊719)

liufei

級別: 探索解密

精華主題: 0
發帖數量: 23 個
工控威望: 123 點
下載積分: 695 分
在線時間: 13(小時)
注冊時間: 2017-06-22
最后登錄: 2024-01-06
查看liufei的主題 / 回貼

2樓發表于: 2020-03-10 15:00

只看該作者 | 小中大

圖片：

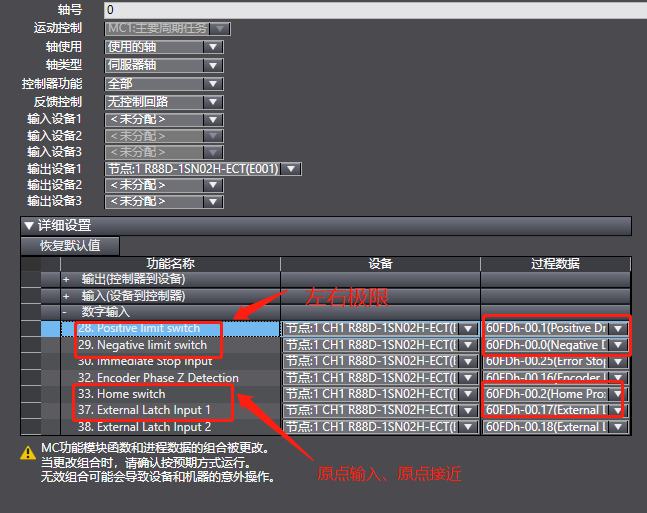

在軸“基本設置”的“詳細設置”里，分配Home switch（原點接近信號）和External Latch Signal1（原點輸入信號）的對應數字輸入。。

leadchina111

級別: 略有小成

精華主題: 0
發帖數量: 140 個
工控威望: 241 點
下載積分: 881 分
在線時間: 101(小時)
注冊時間: 2016-03-24
最后登錄: 2025-10-14
查看leadchina111的主題 / 回貼

3樓發表于: 2020-03-10 16:41

只看該作者 | 小中大

總線的都是直接接在驅動器上就行了

fengxingtian

fengxingtian

級別: 探索解密

精華主題: 0
發帖數量: 37 個
工控威望: 136 點
下載積分: 1186 分
在線時間: 36(小時)
注冊時間: 2015-07-30
最后登錄: 2023-11-14
查看fengxingtian的主題 / 回貼

4樓發表于: 2020-05-25 17:10

只看該作者 | 小中大

EC總線的直接通過PDO映射出來就可以了，接外部IO的就更簡單了
