工控人家園 歐姆龍工控論壇 歐姆龍CP1L型號 CP1W-CIF01

xulifei

與自動化，工控握手！

級別: 略有小成

精華主題: 0
發帖數量: 84 個
工控威望: 280 點
下載積分: 4475 分
在線時間: 95(小時)
注冊時間: 2011-12-07
最后登錄: 2023-12-26
查看xulifei的主題 / 回貼

樓主發表于: 2012-04-12 20:51

只看樓主 | 小中大

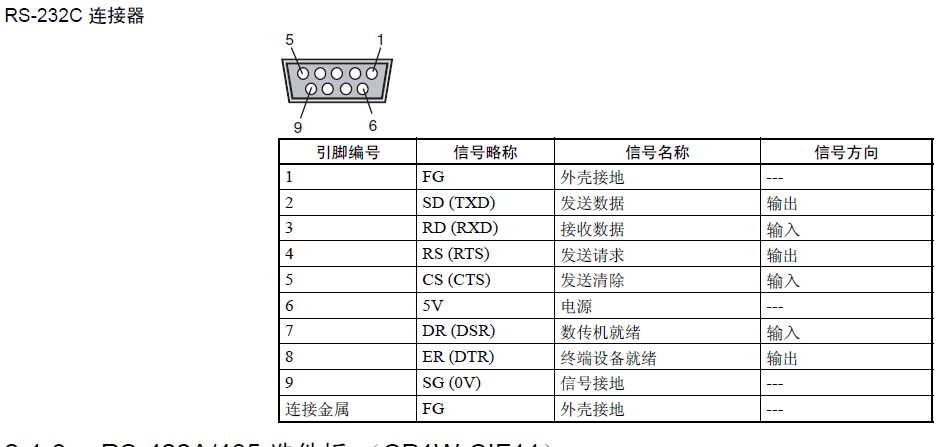

求大大幫忙，白天發現歐姆龍CP1L型號還要 CP1W-CIF01擴展板才能與觸摸屏通訊，請問具體怎么接線與觸摸屏連接呢！圖如下

學習，努力

hlq_0815

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

級別: 論壇版主

精華主題: 2 篇
發帖數量: 1894 個
工控威望: 4577 點
下載積分: 7782 分
在線時間: 1496(小時)
注冊時間: 2008-07-03
最后登錄: 2025-10-20
查看hlq_0815的主題 / 回貼

1樓發表于: 2012-04-12 20:59

只看該作者 | 小中大

TXD-----RXD
RXD-----TXD
GND----GND

本帖最近評分記錄：

下載積分:+3(xulifei) 熱心助人

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

xulifei

與自動化，工控握手！

級別: 略有小成

精華主題: 0
發帖數量: 84 個
工控威望: 280 點
下載積分: 4475 分
在線時間: 95(小時)
注冊時間: 2011-12-07
最后登錄: 2023-12-26
查看xulifei的主題 / 回貼

2樓發表于: 2012-04-12 21:26

只看該作者 | 小中大

謝謝，版主�。�！每次都是版主救急��！

學習，努力

rxp

級別: 探索解密

精華主題: 0
發帖數量: 82 個
工控威望: 180 點
下載積分: 5692 分
在線時間: 197(小時)
注冊時間: 2010-08-31
最后登錄: 2025-07-29
查看rxp的主題 / 回貼

3樓發表于: 2012-07-05 15:26

只看該作者 | 小中大

看什么觸摸屏
TXD-----RXD
RXD-----TXD
GND----GND

duanqunbin

級別: 探索解密

精華主題: 0
發帖數量: 50 個
工控威望: 183 點
下載積分: 531 分
在線時間: 20(小時)
注冊時間: 2011-11-25
最后登錄: 2018-01-12
查看duanqunbin的主題 / 回貼

4樓發表于: 2012-08-30 19:28

只看該作者 | 小中大

好東西
