cmepvefc
牢騷太盛防腸斷，風物長宜放眼量。
級別: 探索解密
精華主題: 0
發帖數量: 46 個
工控威望: 199 點
下載積分: 679 分
在線時間: 28(小時)
注冊時間: 2008-09-22
最后登錄: 2022-11-25
查看cmepvefc的 主題 / 回貼
樓主  發表于: 2009-11-27 23:11
圖片：
圖片：
圖片：
圖片：
本人初涉三菱PLC，請各位大俠們給我解釋一下以上四幅梯形圖中所包含程序的含義，不盡感激�。�！
泡面
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看泡面的 主題 / 回貼
1樓  發表于: 2009-11-28 14:57

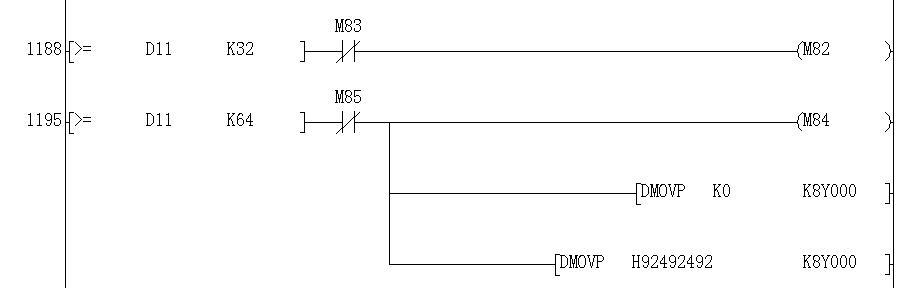

圖1實在不清晰；

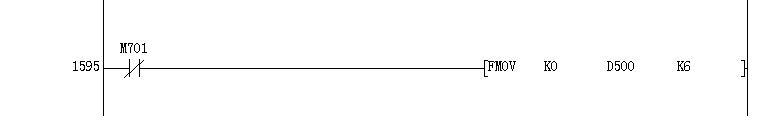

圖2當m701為0時將0-5輸出到D500-D505；
圖3T30為1時D1-D199,D200-D307,D309-D400復位；

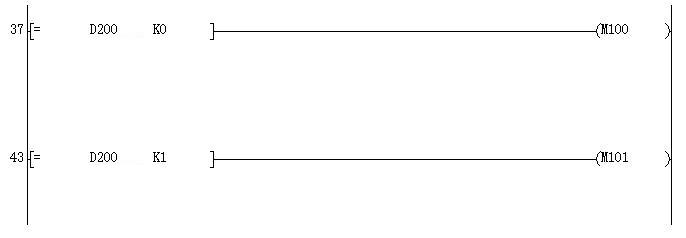

圖4D200=0時M100接通，D200=1時MI01接通。
以上
本帖最近評分記錄：
  • 下載積分:+1(huangmin326) 熱心助人
    cmepvefc
    牢騷太盛防腸斷，風物長宜放眼量。
    級別: 探索解密
    精華主題: 0
    發帖數量: 46 個
    工控威望: 199 點
    下載積分: 679 分
    在線時間: 28(小時)
    注冊時間: 2008-09-22
    最后登錄: 2022-11-25
    查看cmepvefc的 主題 / 回貼
    2樓  發表于: 2009-11-29 12:44
    非常感謝，沙發上的大俠，
    剛學三菱PLC，還有很多向大俠們學習的
    zzydegong
    級別: 略有小成
    精華主題: 0
    發帖數量: 112 個
    工控威望: 203 點
    下載積分: 686 分
    在線時間: 127(小時)
    注冊時間: 2008-06-02
    最后登錄: 2013-04-10
    查看zzydegong的 主題 / 回貼
    3樓  發表于: 2009-11-29 19:49

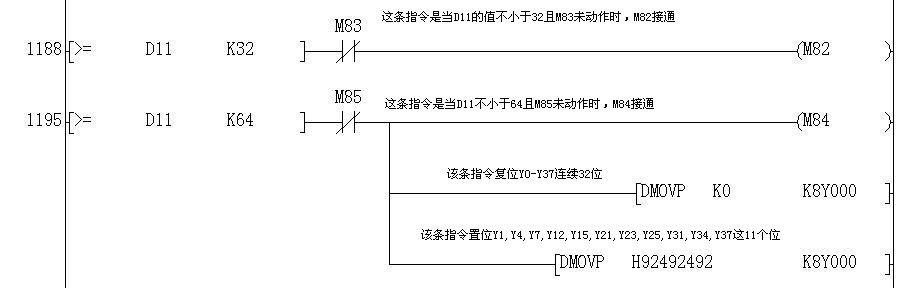

    圖片：
    補充一下1樓的
    tangcheng
    努力奮斗、追求完美
    級別: 略有小成
    精華主題: 0
    發帖數量: 441 個
    工控威望: 340 點
    下載積分: 531 分
    在線時間: 294(小時)
    注冊時間: 2007-11-15
    最后登錄: 2024-03-22
    查看tangcheng的 主題 / 回貼
    4樓  發表于: 2009-11-30 23:42
    [FMOV   K0  D500  K5]是將0這個數字分別傳送到D500-D504里，其中K5就是代表傳送5個
    tangcheng
    努力奮斗、追求完美
    級別: 略有小成
    精華主題: 0
    發帖數量: 441 個
    工控威望: 340 點
    下載積分: 531 分
    在線時間: 294(小時)
    注冊時間: 2007-11-15
    最后登錄: 2024-03-22
    查看tangcheng的 主題 / 回貼
    5樓  發表于: 2009-11-30 23:44
    [FMOV   K0  D500  K5]是將0這個數字分別傳送到D500-D504寄存器里，其中K5就是代表傳送5個數據寄存器。
