樓主  發表于: 2021-01-16 19:53
圖片：
圖片：
圖片：

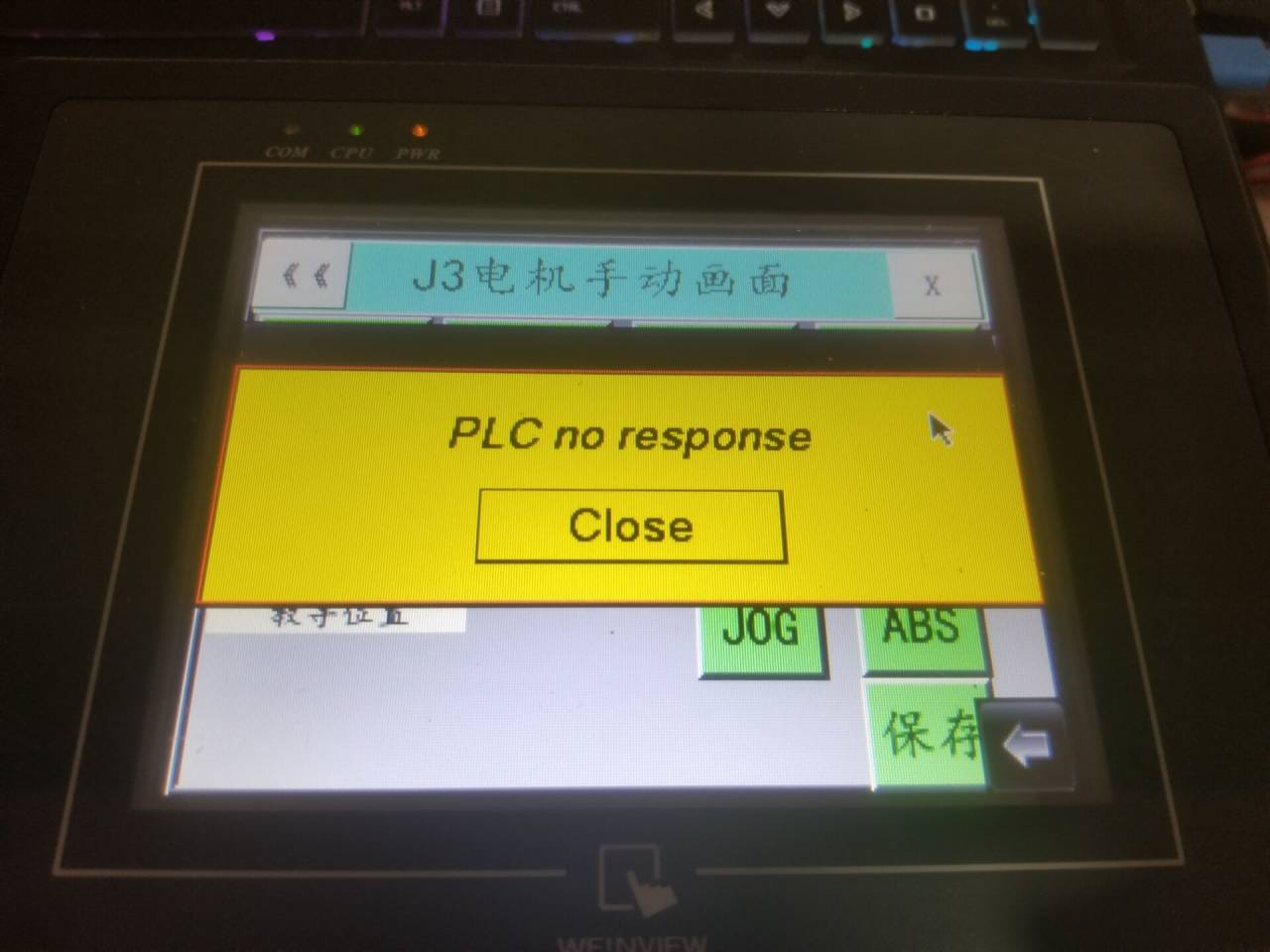

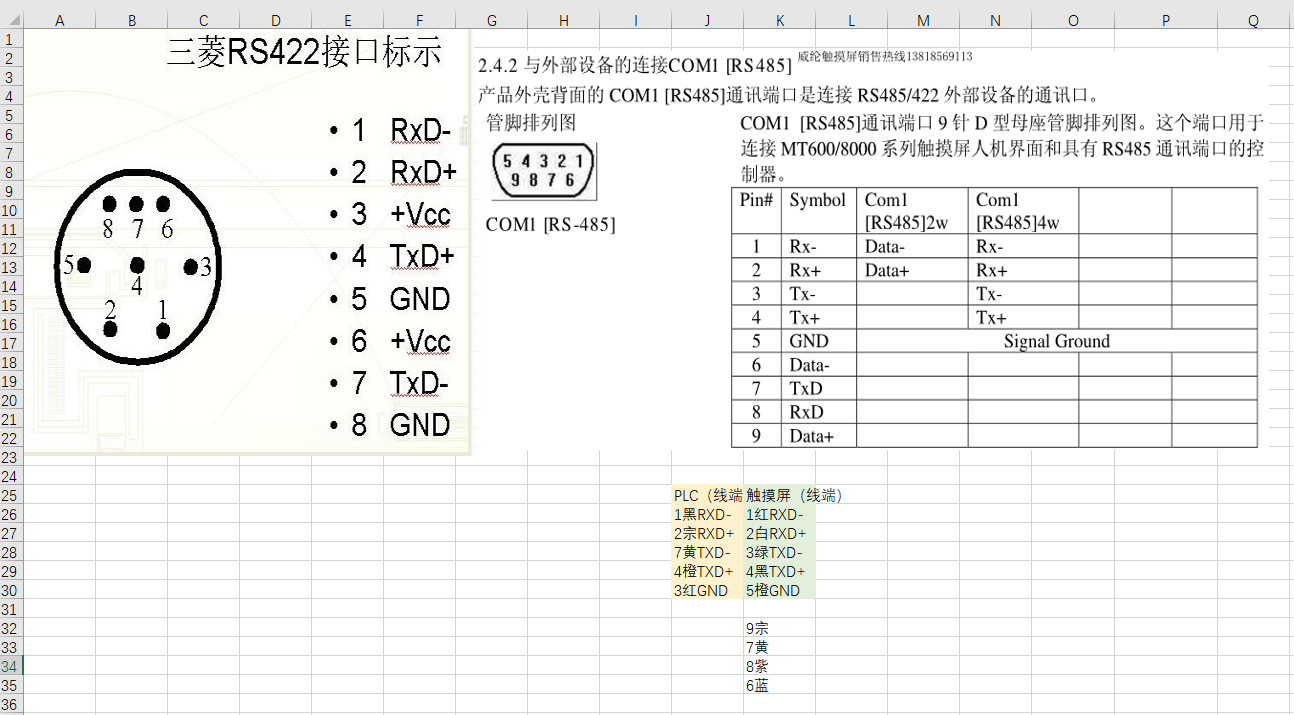

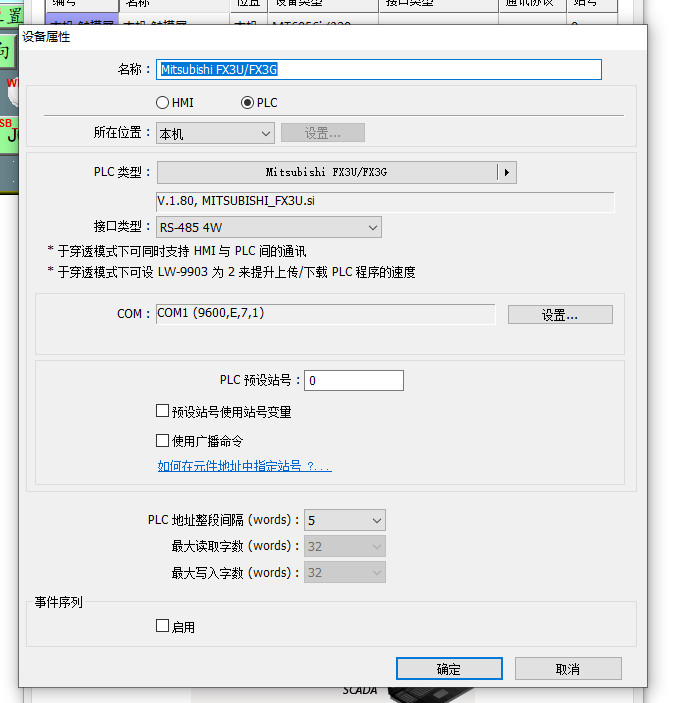

PLC型號FX3U，觸摸屏型號威綸通MT6056i，F(xiàn)X3U通訊口是RS-422，觸摸屏是RS485，接線如圖，為啥一直連接不上，現有問題還是設置有問題？搞不定了，有沒有大佬幫幫忙，謝謝
twingo49
級別: 網絡英雄

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22606 分
在線時間: 1020(小時)
注冊時間: 2013-08-08
最后登錄: 2025-09-05
查看twingo49的 主題 / 回貼
1樓  發表于: 2021-01-16 20:36

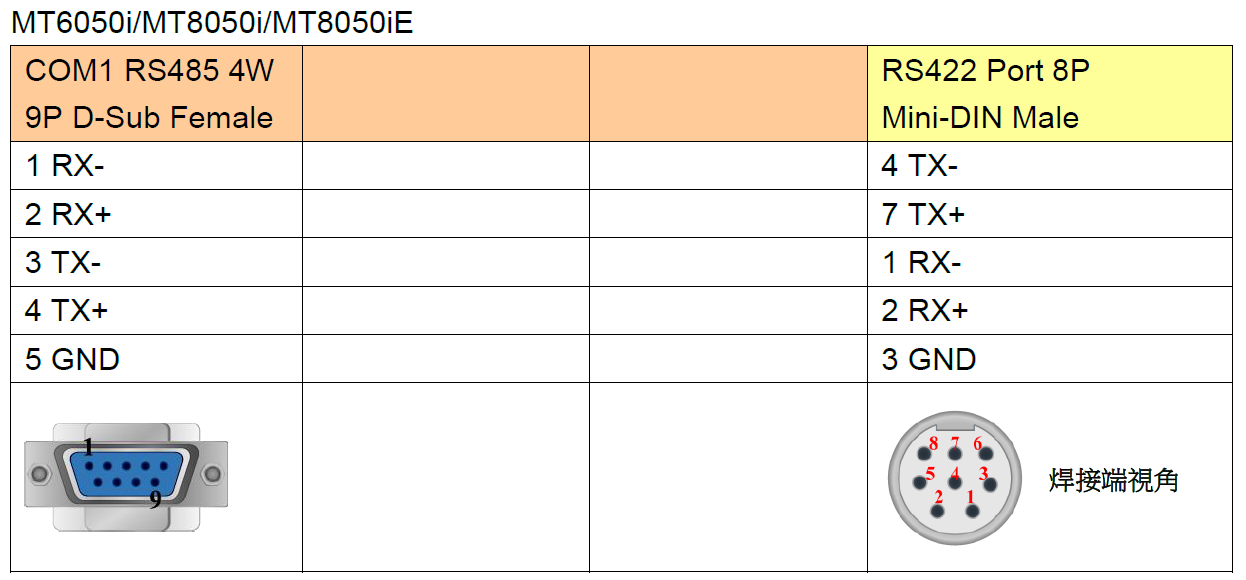

試試這個
1)你用的RS-422接腳圖4,7位置好像有問題。
2)傳送T要接到接收R。
[ 此帖被twingo49在2021-01-16 20:56重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+2(liangdan0826) 真誠感謝！
    liangdan0826
    級別: 探索解密
    精華主題: 0
    發帖數量: 80 個
    工控威望: 158 點
    下載積分: 1060 分
    在線時間: 44(小時)
    注冊時間: 2020-12-11
    最后登錄: 2025-10-09
    查看liangdan0826的 主題 / 回貼
    2樓  發表于: 2021-01-16 21:20
    引用
    引用第1樓twingo49于2021-01-16 20:36發表的  :
    [attachment=251783]
    試試這個
    1)你用的RS-422接腳圖4,7位置好像有問題。
    2)傳送T要接到接收R。

    非常感謝，果然是我接的線有問題，你這個圖可以了，感謝
