工控人家園 三菱工控論壇 三菱觸摸屏232和422接口使用

顧先生

明明可以靠身體吃飯，偏偏要靠臉吃飯~！！說的就是你~~~~~

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 97 個
工控威望: 356 點
下載積分: 624 分
在線時間: 69(小時)
注冊時間: 2018-04-02
最后登錄: 2025-03-28
查看顧先生的主題 / 回貼

樓主發表于: 2019-05-30 18:35

只看樓主 | 小中大

請問下三菱觸摸屏232和422接口都可以用于PLC或變頻器的485通訊嗎？

目前422是和FX1N  PLC連接的

想問： 1、觸摸屏232接口和能否和變頻器485通訊？

             2、如果用觸摸屏422接口和變頻器485通訊，232接口能否和PLC通訊？用什么樣的電纜？


變頻器是臺達VFD-M

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 7 篇
發帖數量: 8973 個
工控威望: 8668 點
下載積分: 16946 分
在線時間: 5359(小時)
注冊時間: 2006-08-10
最后登錄: 2025-10-05
查看ymmfa的主題 / 回貼

1樓發表于: 2019-05-30 18:58

只看該作者 | 小中大

一般情況下，用一根SC-11的線，或者SC-09的線，可以讓三菱屏和FX系列PLC編程口通訊。屏那設置成232。

這樣485就能空出來了。

然后能否和變頻器通訊，要看具體變頻和觸摸屏型號，有的三菱觸摸屏，連接設備可以選成MODBUS，如果變頻也支持，就能連接。

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

顧先生

明明可以靠身體吃飯，偏偏要靠臉吃飯~！！說的就是你~~~~~

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 97 個
工控威望: 356 點
下載積分: 624 分
在線時間: 69(小時)
注冊時間: 2018-04-02
最后登錄: 2025-03-28
查看顧先生的主題 / 回貼

2樓發表于: 2019-05-31 08:25

只看該作者 | 小中大

圖片：

引用
引用第1樓ymmfa于2019-05-30 18:58發表的 :
一般情況下，用一根SC-11的線，或者SC-09的線，可以讓三菱屏和FX系列PLC編程口通訊。屏那設置成232。

這樣485就能空出來了。

然后能否和變頻器通訊，要看具體變頻和觸摸屏型號，有的三菱觸摸屏，連接設備可以選成MODBUS，如果變頻也支持，就能連接。

想請教另外一個問題，三菱的觸摸屏422接口需要接SDA SDB RDA RDB 而臺達VFD-M變頻器485接口只有SG- 和SG+ ，是否可以將三菱觸摸屏422接口的SDA和RDA , SDB和RDB，兩組短接后接 SG-和SG+ ？

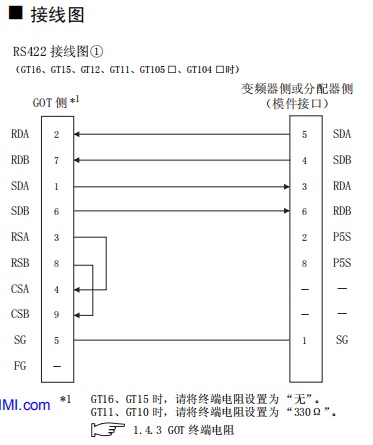

兩種接口接線圖如下:
