樓主發表于: 2013-08-17 19:01

只看樓主 | 小中大

圖片：

【1】三菱驅動器內的電子齒輪設置與不設置有什么區別？？？

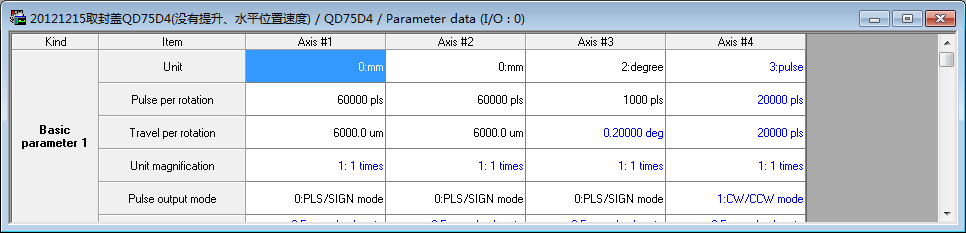

【2】若用的是三菱Q系列PLC(用QD75D這個定位模塊)+三菱放大器MR-J2S。兩者組合。那么如圖所示中參數（2）每轉脈沖數、（3）每轉位移量和放大器中的電子齒輪設置有什么聯系嗎？？？

機械電子

chaorenlaodi

技術無界限，思想無限遠！！！

級別: 探索解密

精華主題: 0
發帖數量: 33 個
工控威望: 175 點
下載積分: 4077 分
在線時間: 107(小時)
注冊時間: 2011-10-17
最后登錄: 2013-12-29
查看chaorenlaodi的主題 / 回貼

1樓發表于: 2013-08-18 10:20

只看該作者 | 小中大

有木有人幫著解釋一下呢。。。。。。

機械電子

長沙林工

級別: 探索解密

精華主題: 0
發帖數量: 19 個
工控威望: 128 點
下載積分: 546 分
在線時間: 5(小時)
注冊時間: 2012-09-01
最后登錄: 2013-09-17
查看長沙林工的主題 / 回貼

2樓發表于: 2013-08-22 14:52

只看該作者 | 小中大

脈沖當量，即每個脈沖驅動一個圓盤多少角度？或者驅動多長導程的絲桿移動多少距離？這些東西與機械結構相關，與控制精度相關，要預先定好。再以此為依據，計算電子齒輪，再根據它，編寫PLC程序。伺服電機型號不同，編碼圈分辨率不同，電子齒輪也不同，計算公式也有些不同，齒輪比的上限、下限也不同。

電子與精度有關這個能不能通俗解釋一下，就像我上面問的，設置與不設置電子齒輪的關鍵區別，你能舉個例子嗎？謝謝

wu32u2

耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——

級別: 論壇先鋒

精華主題: 0
發帖數量: 1108 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2025-08-23
查看wu32u2的主題 / 回貼

3樓發表于: 2013-08-28 09:19

只看該作者 | 小中大

假設你的伺服編碼器精度是一圈131072個脈沖，則伺服電機轉一圈需要131072個脈沖數，如果你不設置伺服驅動器里的電子齒輪比（默認是1：1）,則plc需要發送131072個脈沖，伺服電機才轉一圈，但若電子齒輪比為8：1，那只需發送16384個脈沖伺服電機即可旋轉一圈。

謝謝
