啾啾啾啾

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 101 點
下載積分: 695 分
在線時間: 22(小時)
注冊時間: 2017-04-21
最后登錄: 2017-05-22
查看啾啾啾啾的主題 / 回貼

樓主發表于: 2017-05-02 11:17

只看樓主 | 小中大

已解決

[ 此帖被啾啾啾啾在2017-05-09 19:32重新編輯 ]

tyw123456

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 111 個
工控威望: 797 點
下載積分: 314 分
在線時間: 256(小時)
注冊時間: 2016-09-13
最后登錄: 2024-09-23
查看tyw123456的主題 / 回貼

1樓發表于: 2017-05-02 11:39

只看該作者 | 小中大

圖片：

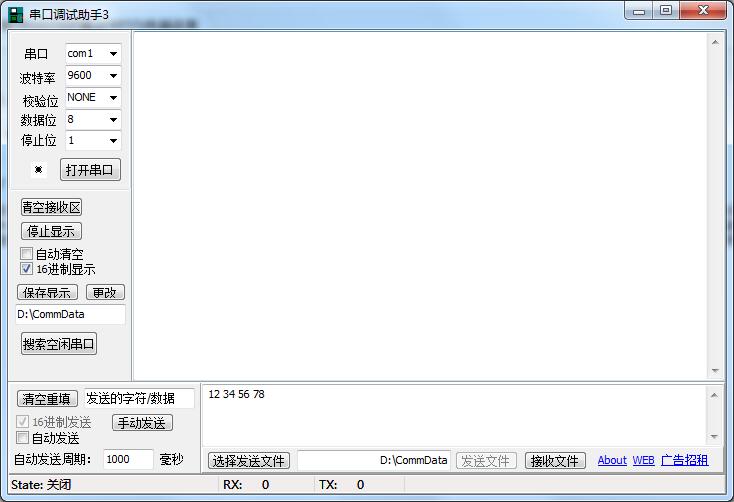

可以用232和電腦連接，電腦上沒有485的端口，如果要看485的話得用到485轉232的串口服務器。我就說說怎么用232和電腦連接看數據，首先得將232的線按下圖的要求從觸摸屏接3條線出來；5腳是GND，6腳是TXD，9是RXD，對應的，把線的另一端接到電腦后的串口（就電腦主機后的9針的那種端口）的對應的引腳上，電腦的是2腳是TXD，3腳是RXD，5腳是GND。接通就打開串口調試助手就可以看數據了（串口助手的參數得選擇和觸摸屏一樣的波特率，校驗，數據位那些的，然后勾選下16位顯示打開串口即可）。

附件：

串口.rar (297 K) 下載次數:72

靜水深流

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11796 個
工控威望: 19591 點
下載積分: 14956 分
在線時間: 2815(小時)
注冊時間: 2013-01-31
最后登錄: 2025-10-11
查看往事如風的主題 / 回貼

2樓發表于: 2017-05-02 17:05

只看該作者 | 小中大

為1樓點贊！

三人行者必有我師，擇其善者而從之

tyw123456

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 111 個
工控威望: 797 點
下載積分: 314 分
在線時間: 256(小時)
注冊時間: 2016-09-13
最后登錄: 2024-09-23
查看tyw123456的主題 / 回貼

3樓發表于: 2017-05-03 11:29

只看該作者 | 小中大

...我不是老師，大家互相學習，你接收不到數據的話，能不能拍一下接線的方式（就是看下你電腦后面的線怎么接的，然后還有威綸端口出來的線怎么接的）和截一下你怎么用串口助手的圖片看一下。這個是實測可以的，如果線真的沒接錯的話，還接收不到數據的話，是不是你觸摸屏本身就沒有發出過數據來，如果是空的觸摸屏，單單為了測試有沒有通訊上的話，你可以接好線之后關斷電源觸摸屏的電源，威綸TK6070會在失電的時候發一大串數據的，好像是一大串00，如果接收的到表示232通訊正常

[ 此帖被tyw123456在2017-05-03 11:35重新編輯 ]

靜水深流

啾啾啾啾

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 101 點
下載積分: 695 分
在線時間: 22(小時)
注冊時間: 2017-04-21
最后登錄: 2017-05-22
查看啾啾啾啾的主題 / 回貼

4樓發表于: 2017-05-03 20:20

只看該作者 | 小中大

引用
引用第5樓tyw123456于2017-05-03 11:29發表的 :
...我不是老師，大家互相學習，你接收不到數據的話，能不能拍一下接線的方式（就是看下你電腦后面的線怎么接的，然后還有威綸端口出來的線怎么接的）和截一下你怎么用串口助手的圖片看一下。這個是實測可以的，如果線真的沒接錯的話，還接收不到數據的話，是不是你觸摸屏本身就沒有發出過數據來，如果是空的觸摸屏，單單為了測試有沒有通訊上的話，你可以接好線之后關斷電源觸摸屏的電源，威綸TK6070會在失電的時候發一大串數據的，好像是一大串00，如果接收的到表示232通訊正常

[ 此帖被啾啾啾啾在2017-05-03 21:54重新編輯 ]
