描述：車間一層
圖片：

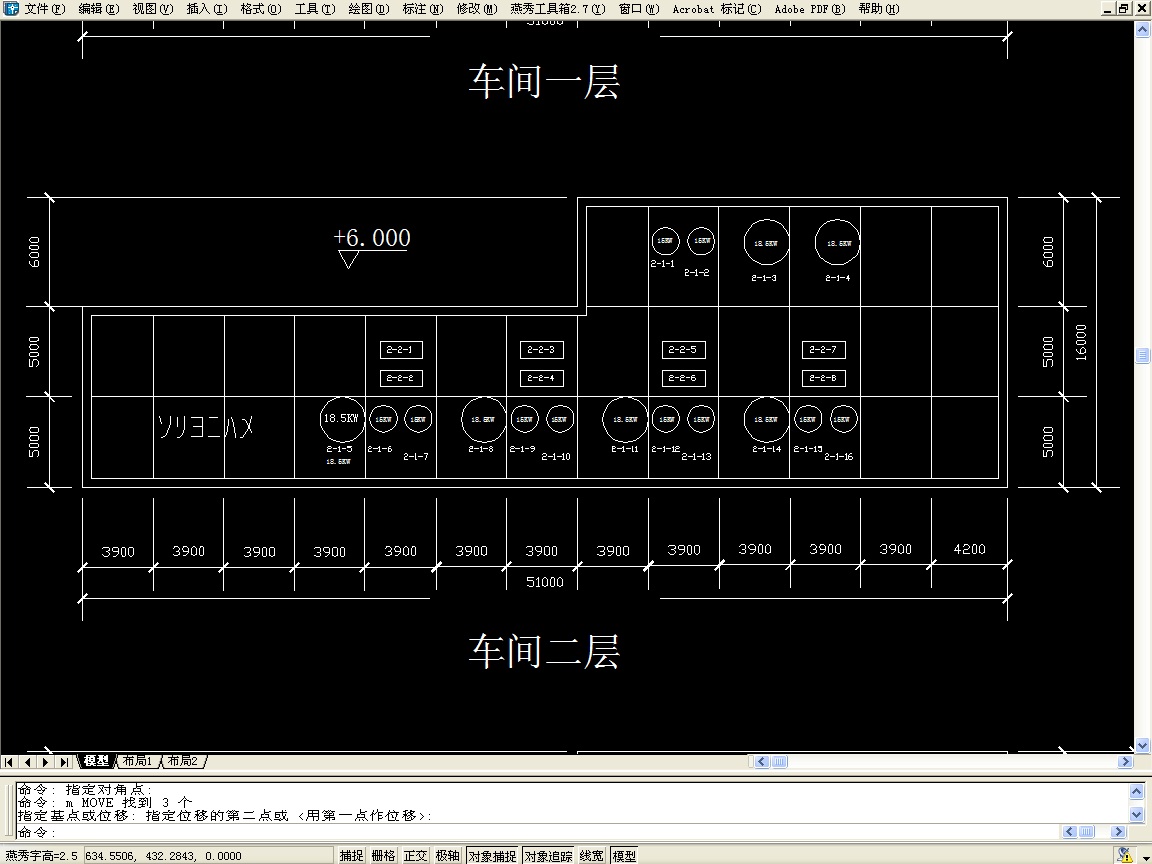

描述：車間二層
圖片：

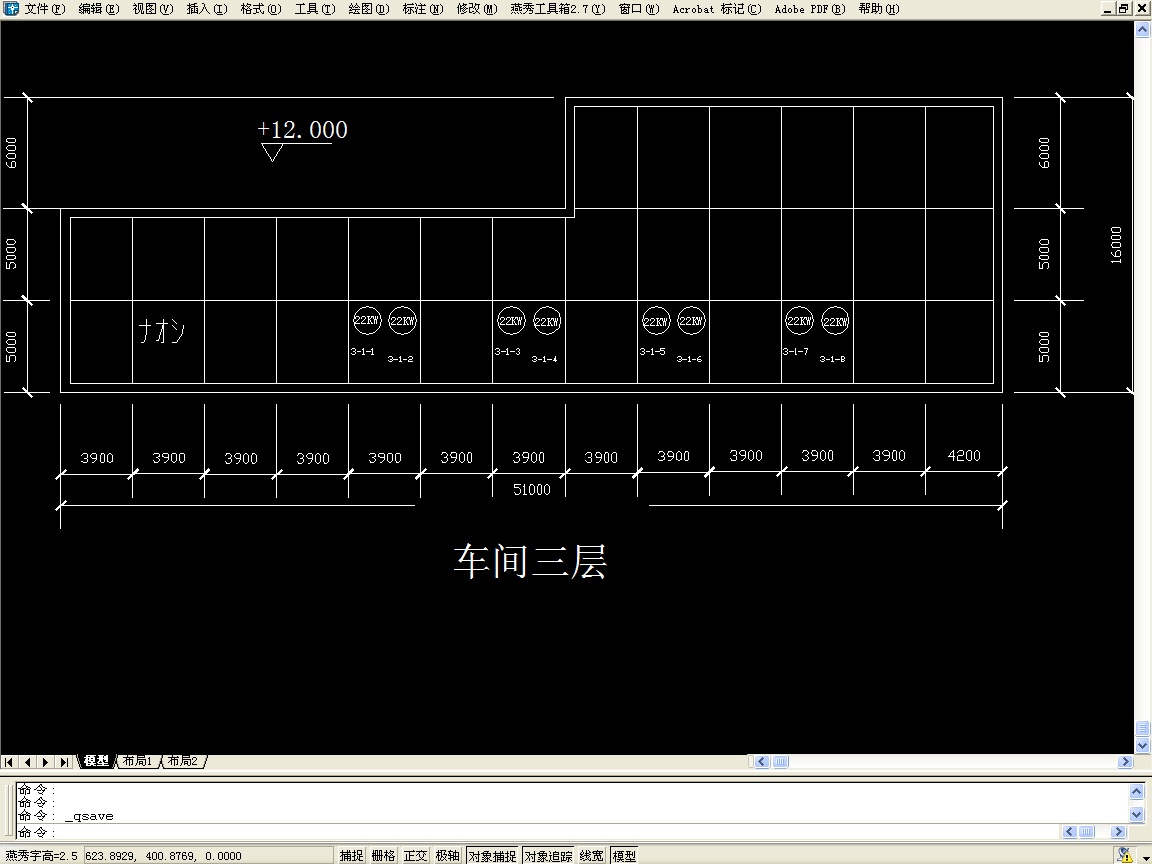

描述：車間三層
圖片：

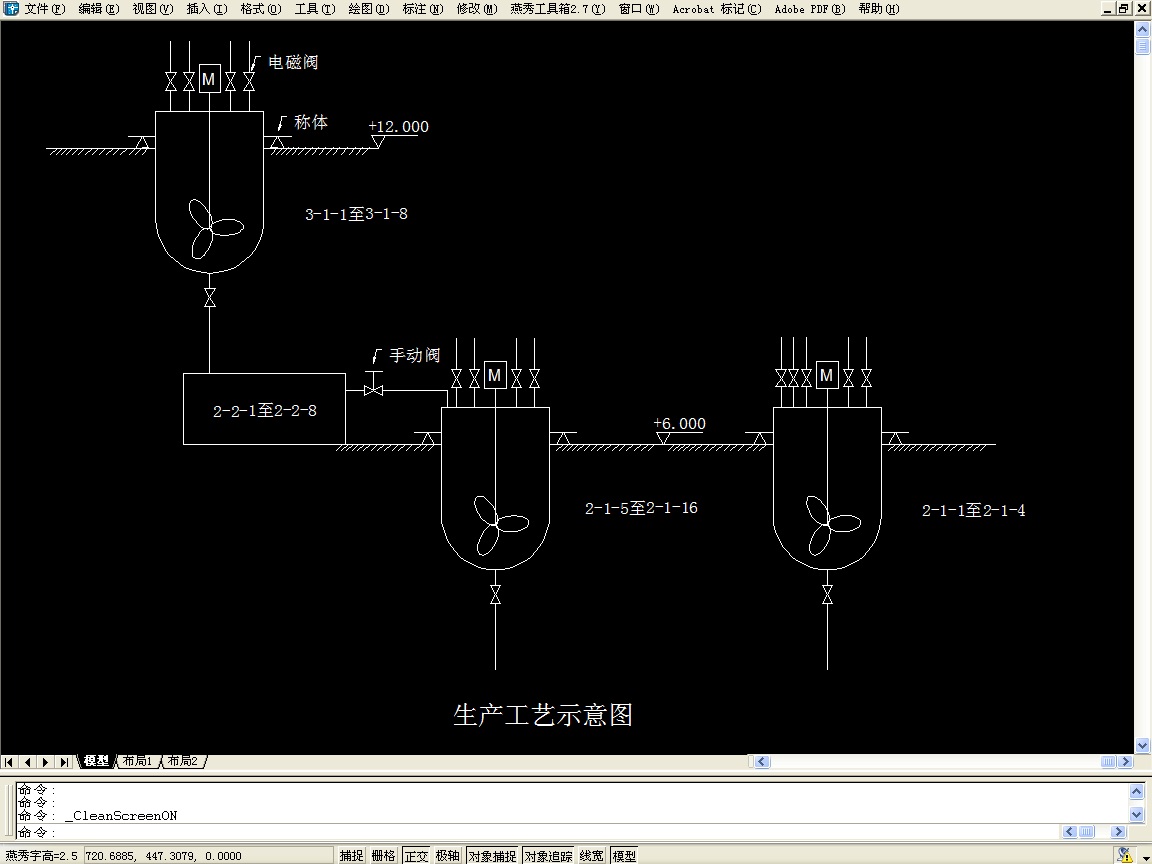

描述：生產工藝流程圖
圖片：
有一涂料生產企業新建一個色漆車間，要求設計一套色漆生產控制系統，具體要求如下：
1、一個三層的色漆車間，車間長51m，寬16m。一層放置配套設備無需控制。
2、二層共16只調漆釜，調漆釜編號2-1-1到2-1-16，都要求稱重，重量要能在現場顯示。其中編號2-1-1到2-1-4的4只釜還要求溫度采集，并通過溫度控制冷卻水的注入，采用一機缸變頻攪拌方式，5種自動配料（含冷卻水）。其余12只釜采用一機一缸變頻攪拌方式，4種自動配料。
4、三層共8只調漆釜，調漆釜編號3-1-1到3-1-8，都要求稱重，重量要能在現場顯示，采用一機一缸變頻攪拌方式，4種自動配料。
5、控制室位于二層，客戶要求除了在現場能對變頻攪拌進行控制外，控制室也可以對各變頻攪拌進行控制，同時通過上位機進行配方的設定、下載，并能監控生產流程。由于控制的釜較多，而分布于二、三兩層，客戶希望用兩臺上位機。
6、一層和三層各有一個配電間，一層為總配電間為一、二層供電；三層為三層供電，但三層的總電源由一層配電間引入。
7、整個生產流程為，三層的各個調漆釜根據設定好的配方自動投料，投料完畢后在人工確認的情況下可以啟動攪拌電機，停止攪拌電機同樣要人工確認。在人工確認的情況下可以打開放料閥進行放料。
三層的料放入二層的砂磨機中，砂磨機編號2-2-1到2-2-8，砂磨機編號與三層調漆釜編號一一對應。二層各個調漆釜根據設定好的配方自動投料，投料完畢后在人工確認的情況下可以啟動攪拌電機，停止攪拌電機同樣要人工確認。在人工確認的情況下可以打開放料閥進行放料。砂磨好的料采用人工手動的方式投入編號為2-1-5到2-1-16的釜中，無需自動控制。
稱重傳感器、閥門、電機都有客戶提供，系統中主要控制設備采用西門子，其他輔助設備可由設計人員自行選定。
考試要求：
1、按照以上要求設計一套色漆生產的控制系統。
2、畫出系統方案的系統配置圖。
3、選用設備，列出所需設備規格型號及數量，同時算出購買設備的總價。
4、能介紹所設計系統的控制過程，寫出本系統方案的特點。
5、設計方案的編寫要考慮到控制系統的穩定可靠、安裝敷設的方便、維修保養的方便，以及以后設備的更新和升級，價格低廉。
