線性變換，常用于4-20mA轉換為其它信號

外部數據就是PLC接的模擬量，例如4-20mA，0-10V等，中間數據就是模擬量的轉換結果，內部數據就是轉換后的外部工程量，例如壓力、流量等

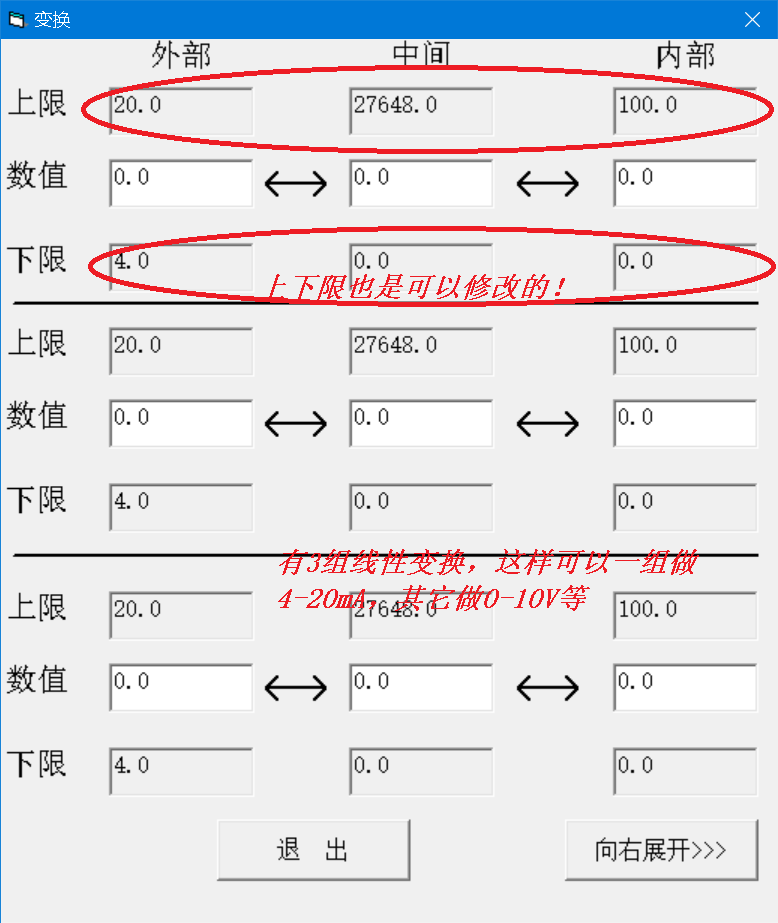

上下限也是可以修改的，例如修改為0-10，這樣就可以計算0-10V的信號了，盡管上下限是灰色的
輸入的外部數值、中間數值、內部數值的可以超出上下限的范圍，對這些數值沒有進行上下限限制
在數值里輸入數據，其它數據會自動跟著變換

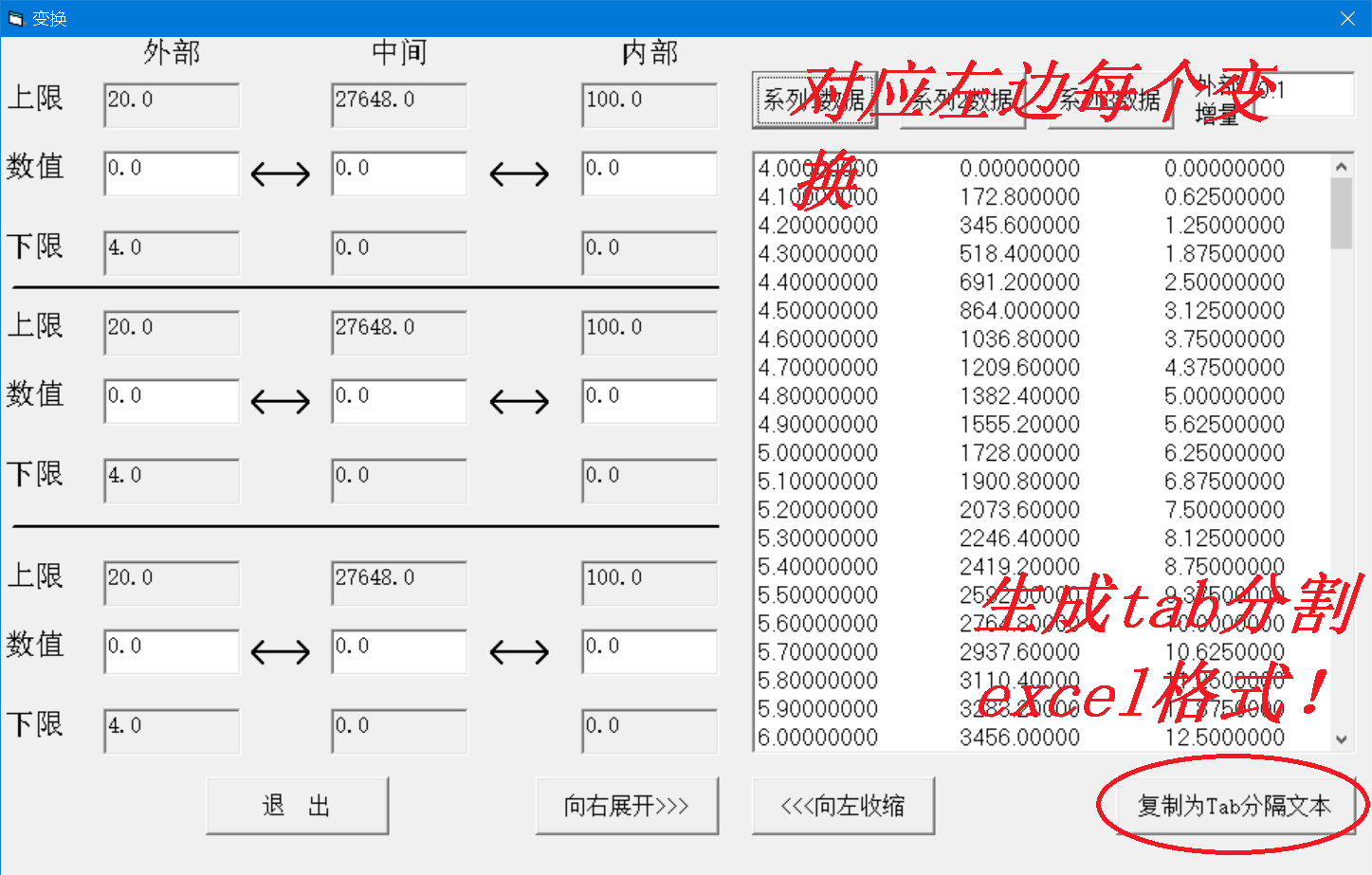

還可以按下向左展開按鈕，將所有線性變換數據列出來，還可以導出到excel中





使用VB6編寫

非常感謝

厲害贊一個

厲害贊一個

這個怎么用的？

好像有點問題，0對應的不是4ma吧

西門子的4-20mA輸入信號都是4mA對應0，20mA對應27648

引用

引用第5樓fanyinger于2025-07-09 16:42發表的  :
好像有點問題，0對應的不是4ma吧

你在外部數值里輸入10(默認對應的是10mA)，在中間的數值里就會自動顯示出10mA對應的中間數值(就是模擬量模塊讀出的數值，對于西門子PLC來說就是0-27648之間的數值)，在內部的數值里顯示的是換算后的工程數值，例如壓力、流量等

引用

引用第4樓fanyinger于2025-07-09 16:37發表的  :
這個怎么用的？

非常感謝終于有個程序，之前都是Excel表格

學習學習

引用

引用第6樓qwerty_123于2025-07-09 17:03發表的  :
西門子的4-20mA輸入信號都是4mA對應0，20mA對應27648

西門子4-20ma不是應該對應的5530-27648嗎？

那是因?yàn)镾7-200 smart的電流輸入信號只能組態為0-20mA而不是4-20mA，所以4mA對應的是5530左右

引用

引用第10樓杰森斯坦表哥于2025-07-17 11:34發表的  :

西門子4-20ma不是應該對應的5530-27648嗎？
