工控人家園 資料互助 PLC與變頻器的接線圖

wangxy0411

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wangxy0411的主題 / 回貼

樓主發表于: 2010-11-20 00:10

只看樓主 | 小中大

請能幫忙提供一個PLC與變頻器的接線圖?謝謝

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 6 篇
發帖數量: 5168 個
工控威望: 7529 點
下載積分: 162463 分
在線時間: 3249(小時)
注冊時間: 2007-11-21
最后登錄: 2025-10-14
查看sjm213的主題 / 回貼

1樓發表于: 2010-11-20 09:23

只看該作者 | 小中大

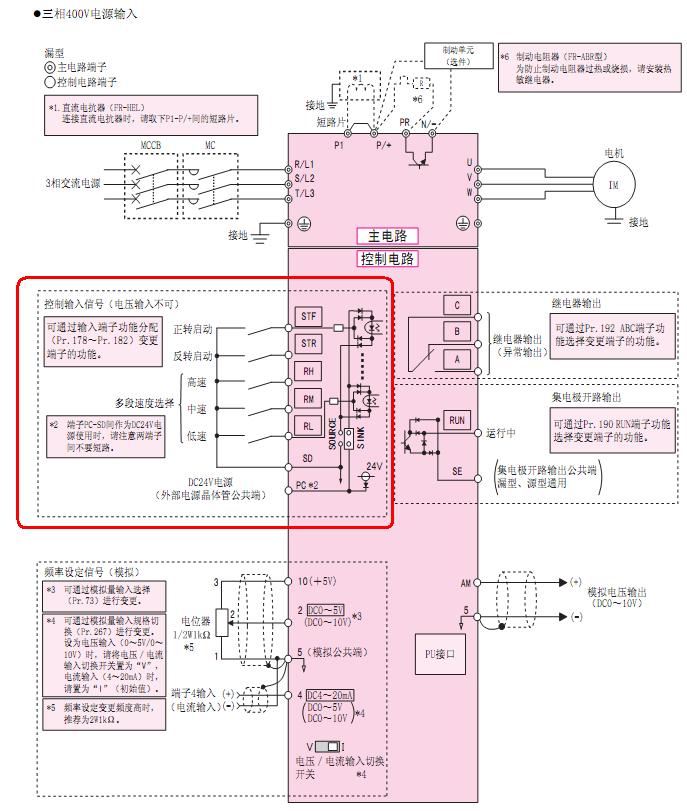

如圖，一般控制回路只需要接紅框內的部分。
只要把這些繼電器用PLC的輸出點來控制就可以了。

zhouliang

級別: 略有小成

精華主題: 0
發帖數量: 159 個
工控威望: 285 點
下載積分: 419 分
在線時間: 70(小時)
注冊時間: 2007-09-10
最后登錄: 2023-03-01
查看zhouliang的主題 / 回貼

2樓發表于: 2010-11-20 10:36

只看該作者 | 小中大

不同的不一樣，但大致差不多，理解了就知道了

zidonghua

級別: 略有小成

精華主題: 0
發帖數量: 142 個
工控威望: 244 點
下載積分: 711 分
在線時間: 146(小時)
注冊時間: 2010-09-10
最后登錄: 2025-10-08
查看zidonghua的主題 / 回貼

3樓發表于: 2011-02-18 16:11

只看該作者 | 小中大

不同的不一樣，但大致差不多，理解了就知道了

quakebug

不為名為利不怕苦怕死

級別: 略有小成

精華主題: 0
發帖數量: 93 個
工控威望: 215 點
下載積分: 804 分
在線時間: 8(小時)
注冊時間: 2010-12-20
最后登錄: 2025-10-08
查看quakebug的主題 / 回貼

4樓發表于: 2011-02-18 23:39

只看該作者 | 小中大

嗯. 這個還是比較有用的. 不過每種變頻器的板子接線位有所不同. 呵呵. 各位看要注意. 這個圖中的變頻器應該不是臺達 VFD-B型或者VFD-F型的吧?

不為名為利不怕苦怕死
