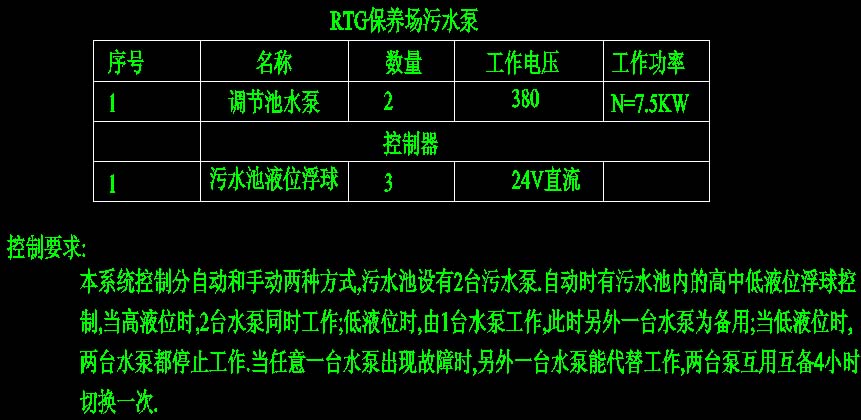

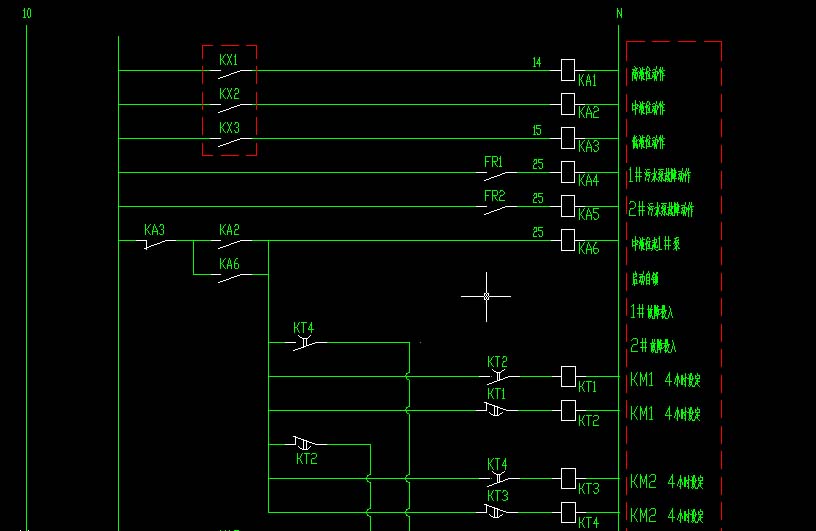

問題  (1)  原理圖中當中液位時,能否實現兩臺泵,4小時,輪流啟動停止.

            (2)該圖中,還不能實現,一臺泵故障時,另外一臺泵,自動投入.(該泵是滿足啟動條件的),即KA4,

                KA5的常開觸點要作為啟動條件.但是還不能影響.到正常工作時的4小時兩泵輪流起停.



我單位的污水處理設備用的S7－200的（不知原因，沒有圖紙），功能沒有正常工作時的4小時兩泵輪流起停。抽點時間我考慮下吧。

我可以幫你程序設計我的QQ526889402

有點問題：1、當1號泵啟動時，2號也會啟動的。
　　　　　2、當中液位啟動時，兩臺電機同時啟動。以上拙見。

引用

引用第3樓taipi-k于2008-05-12 19:28發表的  :
有點問題：1、當1號泵啟動時，2號也會啟動的。
　　　　　2、當中液位啟動時，兩臺電機同時啟動。以上拙見。  [attachment=7197]

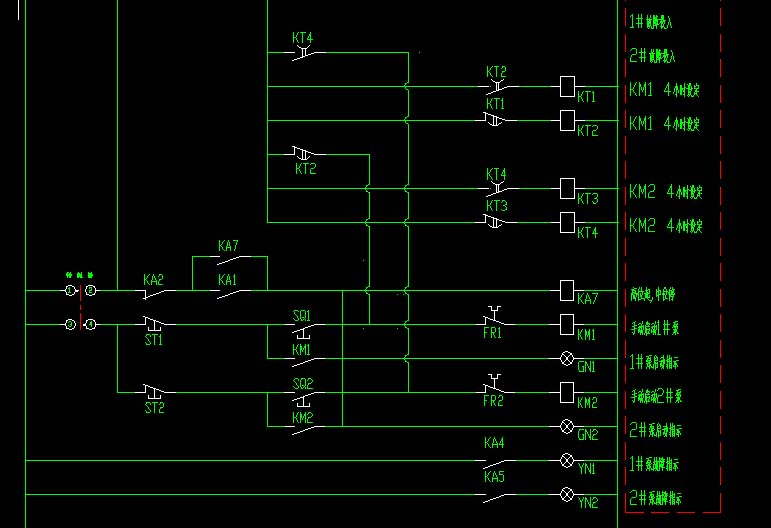

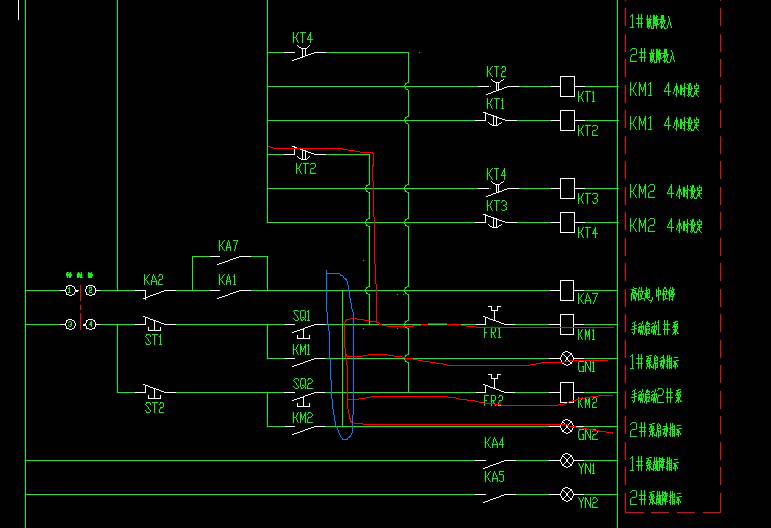

(1)  KA7高液位啟動兩臺泵,到中間液位KA2停止,符合要求

(2)中液位時,要兩臺電機4小時,輪流啟動停止

引用

引用第6樓龍朝暉于2008-05-12 21:06發表的  :
好做啊

是啊會者不難,難者不會,不知你是那種?

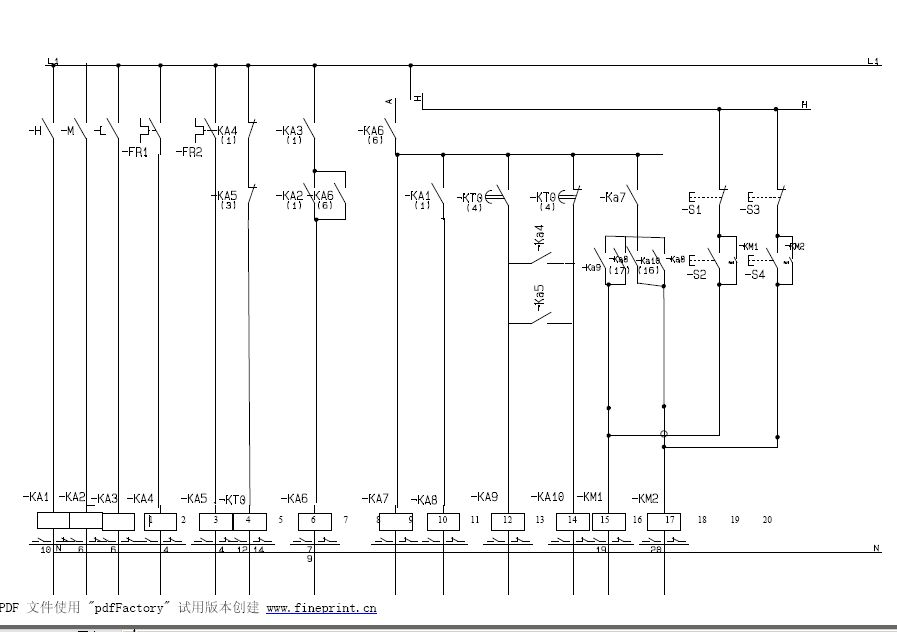

我設計了個電路，請指教。



引用

引用第8樓taipi-k于2008-05-13 20:06發表的  :
我設計了個電路，請指教。 [attachment=7216]

(1)H 手動狀態下可達到人工控制兩臺電機.

(2)KA4,KA5串在KT0的線圈回路里,是想在兩臺電機無故障狀態下,開始計時.圖中一送電就計時了,手動

狀態下也計時,時間繼電器常時間帶電,不太合理.手動應設計成相對獨立,與其它回路無關.

(3)自動狀態下,高液位時,要同時啟動兩臺電機直到中液位停一臺.圖中沒有體現出.

(4)自動狀態時,液面達到中液位時,兩臺電機交替啟動4小時,直到液面下降到低液位停止.液位開關常開觸

點就像啟動按鈕一樣,液位到就閉合,因此KA3常開觸點,相當于點動.即液面在中液位的附近時,KA3頻繁

閉合,打開.如果用KA3常開觸點控制一臺電機,這臺電機會頻繁啟停,其結果是可想而知了

(5)水平的KA4,KA5常開觸點,只能控制KA10,KA10控制KM2,而他們中有一個閉合,KT0會失電,KA10也失

電,即兩臺電機有一臺故障時,KM2都會斷開.達不到兩電機互為備用的效果.控制要求是,KA4常開觸點閉

合時(即電機1#故障時),KA4常開觸點要使KM2接觸器吸合(即電機2#啟動,當然此時KA5常開觸點不能閉

合,即電機2#能正常啟動)反之亦然.以上是我對你圖紙的5點理解,不當之處請指出.有爭論才能對控制系

統理解的更深刻.

        如果純粹是自己設計此電路,完全達到控制要求,對于我等初入門者確實有難度,在PLC大行其道的電

器控制領域,有誰還對傳統的接觸器繼電器系統關注呢?要不是我最近接到了老板給的一張單子,我也不

會煞費苦心了,用一個PLC很容易就搞定了.  我認為,要想達到控制要求.要借鑒兩種前人設計好的電路.

(一)兩電機一用一備.(二)兩電機按設定時間交替運行.在深刻理解的基礎上才能設計出真正屬于自己的作

品,感謝對我該貼的回應.

抽點時間我考慮下吧

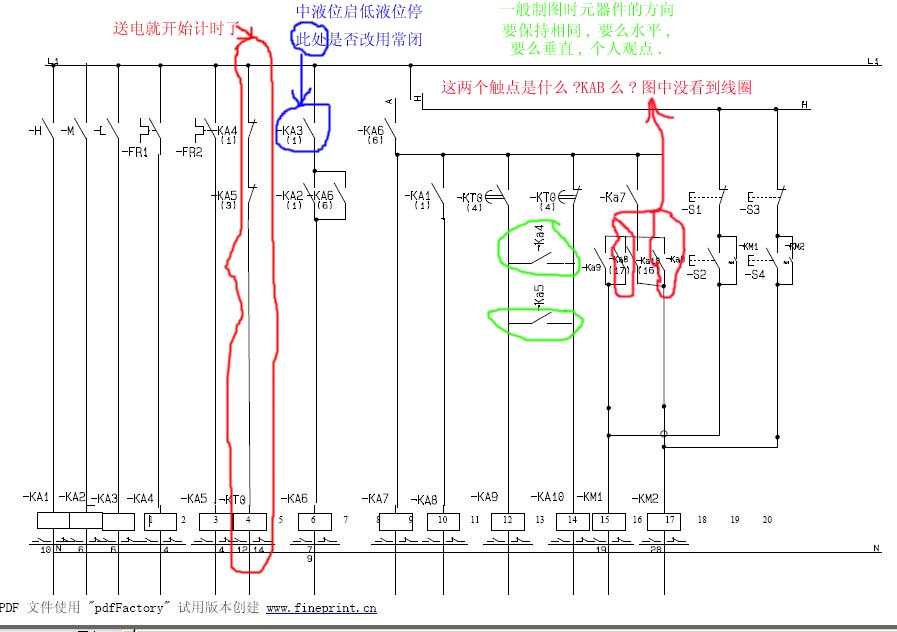

1、KA4、KA5、時間繼電器KT0的供電改到KA6X線圈，中液位啟動時，KT0才工作。
2、KA3用常開點：當?shù)街幸何唬�低浮球閉合，KA3線圈動作，才具備泵的啟動條件。
3、兩處綠色：當任一臺泵出現故障時，KT0失電，通過常閉點使KA9與KA10得電；當KA7啟動時，無故障的泵投入運行。
4、看不清紅色部分：KA8，當KA1（高液位）動作時，KA8閉合，兩臺泵同時得電（有故障的不啟動）
5、嚴重失誤：KM1與KM2回路中加上KA4與KA5的常閉點。保證有故障的電機無法啟動。
　　有什么不妥之處，請自個考慮吧。
　　

我用PCSCHEMATIC軟件編的，見圖片。
