按照說明書伺服試運行可以轉，PLC發脈沖就不轉

伺服參數模式設置為定位方式，脈沖＋方向,41號參數設置成111,上電使能，限位接通


松下定位模塊pp41已經試過，可以驅動雷賽步進電機轉動

伺服驅動器CN1A接線如下
PP  脈沖＋
PG  脈沖－
NP  方向＋
NG  方向－

伺服編碼器信號有輸出，試運行定位模塊能收到編碼器信號

CN1B
接EMG信號到SG,其他信號沒有了，
現在上電電機能鎖住，
那位高手幫忙看看，三菱伺服沒用過，先謝謝了！！

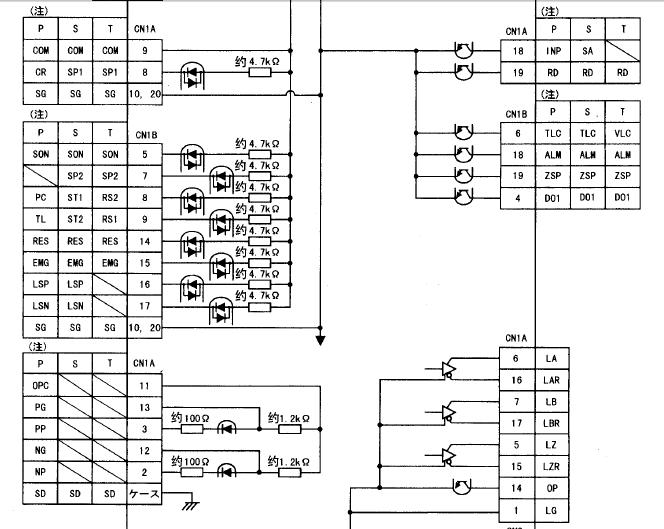

上面圖片是MR-J2S上的內部電路和外部接線
是不是需要接CN1A上的OPC接到24V上？？？

首先你要將PP4寫控制代碼進去將脈沖輸出方式設置為脈沖+方向的方式,
再將MR-J2S的參數21設置為0011
還要注意PP4要接24V電源進去,不然沒有脈沖輸出
我也遇到過這樣的情況,我記得就是修改了上面幾項就好了, 你試試看

我記得有一個要短接的，是供電的。

可以參考:http://www.cipm.com.cn/read-gktid-607.html

外部接24V就不要短接，我用過一個，是松下PLC輸出脈沖的，要看你的脈沖輸出時什么信號？
集電極開路和共陽極是兩種接法扥！

謝謝各位的回復，問題已經解決！！

OPC需要外接24V電源，OPC是伺服側脈沖，方向信號輸入電源！！
