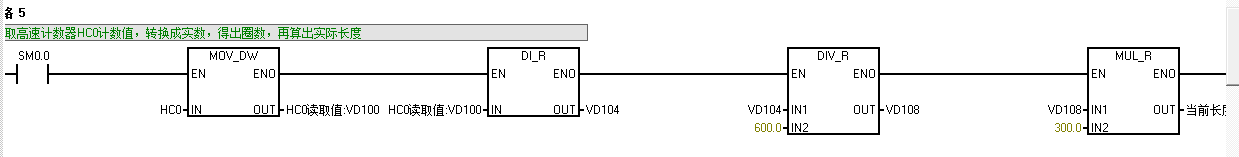

S7-200PLC,編碼器采用AB輸入，旋轉一圈600個脈沖，采用高速計數器HSC0，模式10，為什么高速計數器HC0讀取的脈沖數，有時正常，大多數都不正常？突然大很多？正常時編碼器轉一圈讀出的值是600，不正常時編碼器轉一圈讀出的脈沖能達到幾千。

電磁干擾或編碼器損壞

感覺不是電磁干擾或編碼器損壞

把你那接線方法發圖看看

編碼器棕24V+，藍24v-，白I0.0，黑I0.1。只不過白和黑線經過了一個轉換開關到了PLC

那個轉換開關是不是把脈沖電壓轉換成集電極開路輸出脈沖？如果是，就要判斷轉換開關是否出問題，判斷的方法就是用示波器觀測編碼器和轉換開關的輸出波形，兩者如果不相同，就是轉換開關的問題，兩者如果相同，說明硬件電路沒問題，問題出現程序上。

編碼器是歐姆龍E6B2-CWZ6C,集電極開路輸出的，轉換開關絕對沒問題

PNP和NPN沒搞清楚吧

這個是國產仿制品，詢問賣家說，芯片問題，唉！還是買個SMART200吧，已拍下一個ST30

引用

引用第6樓cjtdzzy于2023-01-29 09:51發表的  :
編碼器是歐姆龍E6B2-CWZ6C,集電極開路輸出的，轉換開關絕對沒問題

沒有使用儀器進行詳細觀測和長時間使用，最好不要斷定。曾經使用過一款模塊，使用時間不長沒問題，時間一長無輸出指令時出現傳動機構蠕動，用儀器觀測發現無輸出指令時輸出信號并不等于零，同時發現在頻率很高時有丟失脈沖現象

Z相，編碼值溢出
