請問各位老師一個問題？在有變頻器的電控柜里面變頻器會干擾光電信號嗎？我現在在一條100米長的輸送皮帶上面裝有30組光電用來計數，100米長的皮帶輸送線分為5段輸送，每一段輸送電機用一個變頻器控制，每組兩個光電檢測當前距離里面有幾個紙箱，現在用光電計數來判斷紙箱是否卡在輸送皮帶上面，但是現在經常出現前面光電計數多、后面光電計數少的情況，換了同型號的光電（歐姆龍E3ZG-R61）也是一樣的情況、歐姆龍光電是正品，也給歐姆龍公司打過電話說這款是特供版的，說這種情況是干擾引起的誤動作，不知道各位老師有沒有遇到過類似的情況？

wenliang

擡頭白雲悠悠，前竟一片黯愁……

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 706 個
工控威望: 919 點
下載積分: 43085 分
在線時間: 559(小時)
注冊時間: 2014-04-04
最后登錄: 2025-10-09
查看wenliang的主題 / 回貼

1樓發表于: 2019-08-09 21:48

只看該作者 | 小中大

goldage

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2041 個
工控威望: 2197 點
下載積分: 7524 分
在線時間: 577(小時)
注冊時間: 2016-06-19
最后登錄: 2025-10-13
查看goldage的主題 / 回貼

2樓發表于: 2019-08-09 22:19

只看該作者 | 小中大

不知你的傳感器的電源，可以考慮一下用24V供電的，如果改不了可以考慮傳感器用隔離變壓器供電試一下，也可以把傳感器的信號線獨立走一個管道和變頻器線路遠離試一下

wenliang

擡頭白雲悠悠，前竟一片黯愁……

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 706 個
工控威望: 919 點
下載積分: 43085 分
在線時間: 559(小時)
注冊時間: 2014-04-04
最后登錄: 2025-10-09
查看wenliang的主題 / 回貼

3樓發表于: 2019-08-09 22:32

只看該作者 | 小中大

引用
引用第2樓goldage于2019-08-09 22:19發表的 :
不知你的傳感器的電源，可以考慮一下用24V供電的，如果改不了可以考慮傳感器用隔離變壓器供電試一下，也可以把傳感器的信號線獨立走一個管道和變頻器線路遠離試一下

光電的電源就是開關電源24V供電的，另外布線我把電機的線全部走鋁合金線槽、而光電的線我是走在鋁合金線槽外面，只有一小節是放在一起的。

星空無線

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 253 點
下載積分: 36258 分
在線時間: 249(小時)
注冊時間: 2013-07-17
最后登錄: 2025-10-06
查看星空無線的主題 / 回貼

4樓發表于: 2019-08-10 05:49

只看該作者 | 小中大

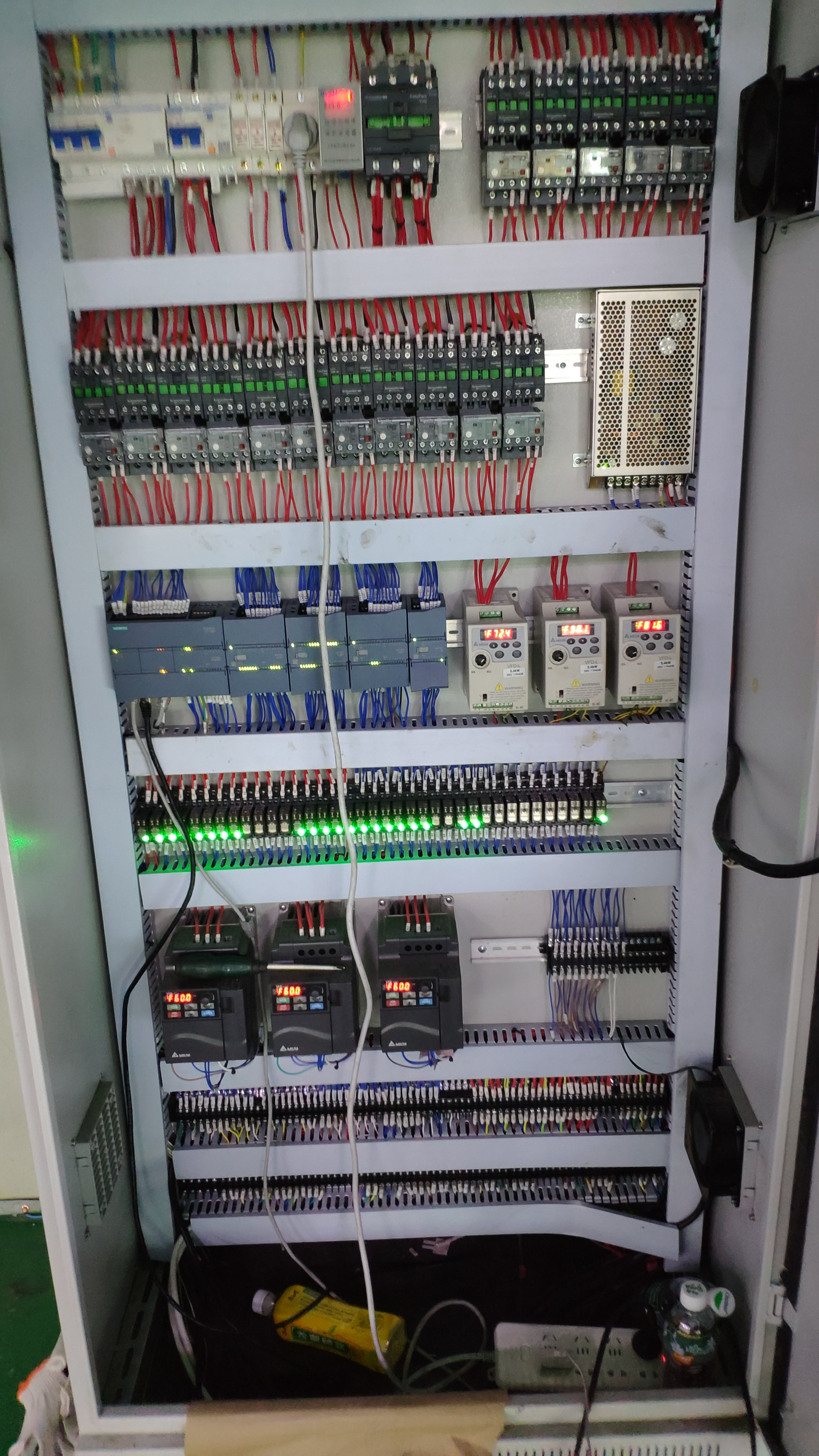

我也遇到過這種情況，如2樓所說加裝380/220隔離變壓器，光電單獨用開關電源就可解決。目測圖中配電箱開關電源直接取自供電電源的LN，沒有變壓器。

lkjhg123987

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 2169 點
下載積分: 4235 分
在線時間: 106(小時)
注冊時間: 2016-12-05
最后登錄: 2025-09-25
查看lkjhg123987的主題 / 回貼

5樓發表于: 2019-08-10 07:37

只看該作者 | 小中大

會的，最好是分開

hswangliqun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 222 個
工控威望: 356 點
下載積分: 2060 分
在線時間: 317(小時)
注冊時間: 2009-08-24
最后登錄: 2025-10-13
查看hswangliqun的主題 / 回貼

6樓發表于: 2019-08-10 07:45

只看該作者 | 小中大

把PLC遠離變頻器，最好把PLC改到電柜的最上面，光電開關的信號從上面進電柜。

蘇格拉沒有底

能力有限，努力無限。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 989 個
工控威望: 6005 點
下載積分: 4717 分
在線時間: 534(小時)
注冊時間: 2019-07-04
最后登錄: 2025-10-13
查看蘇格拉沒有底的主題 / 回貼

7樓發表于: 2019-08-10 08:00

只看該作者 | 小中大

電源超過110V的電氣元件都有干擾

改變思維就是改變現狀的方法，思想覺悟決定生活的富裕程度。

wenliang

擡頭白雲悠悠，前竟一片黯愁……

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 706 個
工控威望: 919 點
下載積分: 43085 分
在線時間: 559(小時)
注冊時間: 2014-04-04
最后登錄: 2025-10-09
查看wenliang的主題 / 回貼

8樓發表于: 2019-08-10 08:14

只看該作者 | 小中大

謝謝各位老師指導，真心感謝！平常我們都是這么用和配線的，只是線體長度只有幾米沒有現在這么長、和裝有這么多光電和變頻器的，下次一定注意這些細節問題，現在準備加裝變頻器濾波器看能不能解決干擾問題、、、

漂泊的石頭人

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 485 個
工控威望: 614 點
下載積分: 2798 分
在線時間: 211(小時)
注冊時間: 2018-07-17
最后登錄: 2025-09-05
查看漂泊的石頭人的主題 / 回貼

9樓發表于: 2019-08-10 08:23

只看該作者 | 小中大

裝一個隔離變壓器380/220的還要裝2個濾波器，光電線用屏蔽的走線分開，基本不會有什么問題了這就是所有項目標配

工控劍俠666

天道酬勤，認真的人做認真的事。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1022 個
工控威望: 2703 點
下載積分: 23127 分
在線時間: 278(小時)
注冊時間: 2013-03-30
最后登錄: 2025-10-13
查看工控劍俠666的主題 / 回貼

10樓發表于: 2019-08-10 08:36

只看該作者 | 小中大

干擾有的，可以加隔離變壓器會好一點

工控人加油

wenliang

擡頭白雲悠悠，前竟一片黯愁……

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 706 個
工控威望: 919 點
下載積分: 43085 分
在線時間: 559(小時)
注冊時間: 2014-04-04
最后登錄: 2025-10-09
查看wenliang的主題 / 回貼

11樓發表于: 2019-08-10 16:50

只看該作者 | 小中大

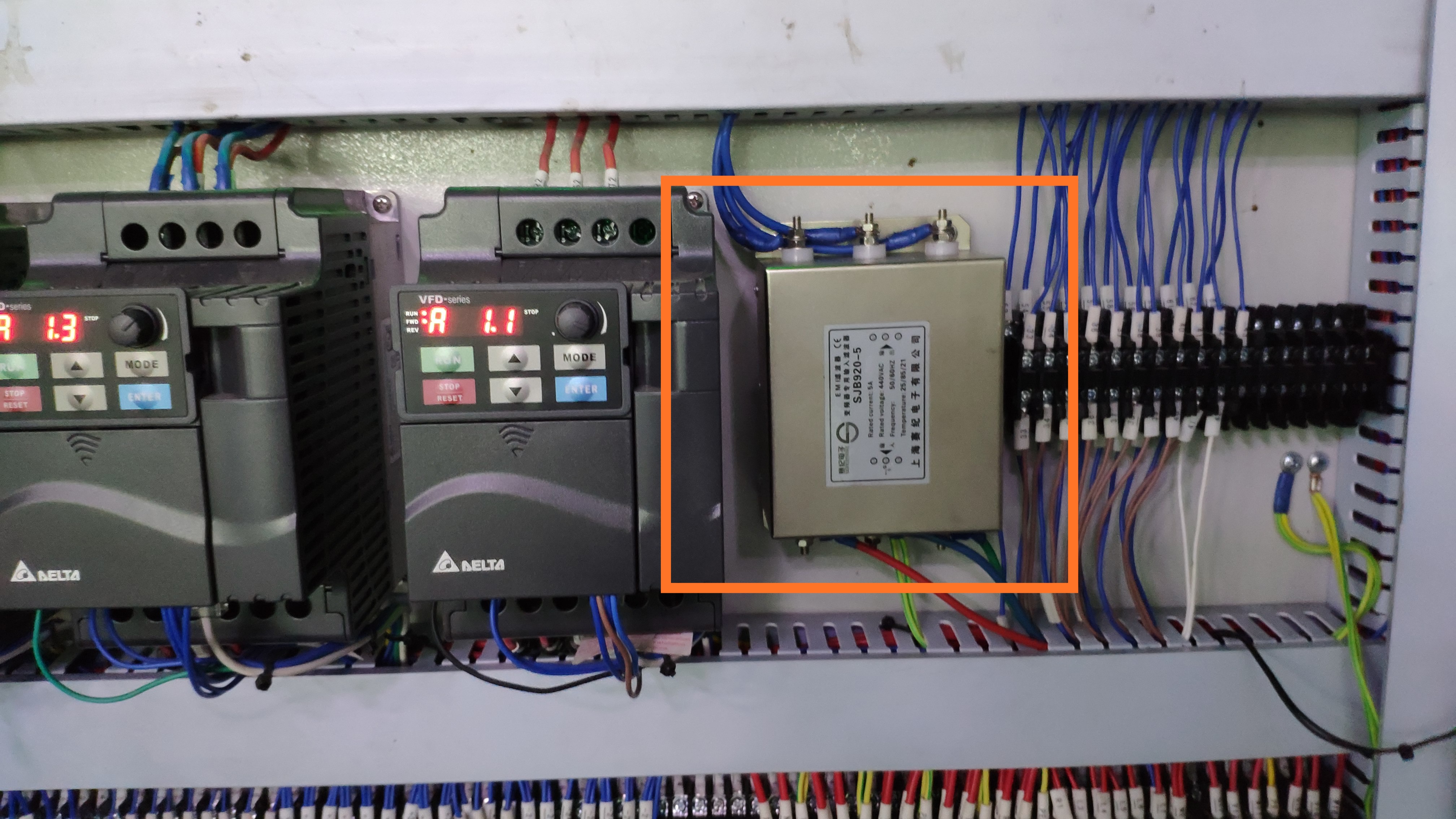

各位老師我已經按照你們說的在變頻器前面加了濾波器了，三相變頻器加了一個三相濾波器，單相變頻器也加了單相濾波器了，而且在所有變頻器出線加上了磁環、可是問題還是沒有徹底解決，只是感覺會好那么一點點，以前差不多一個半小時出現一次故障，現在差不多三個小時一次故障…
