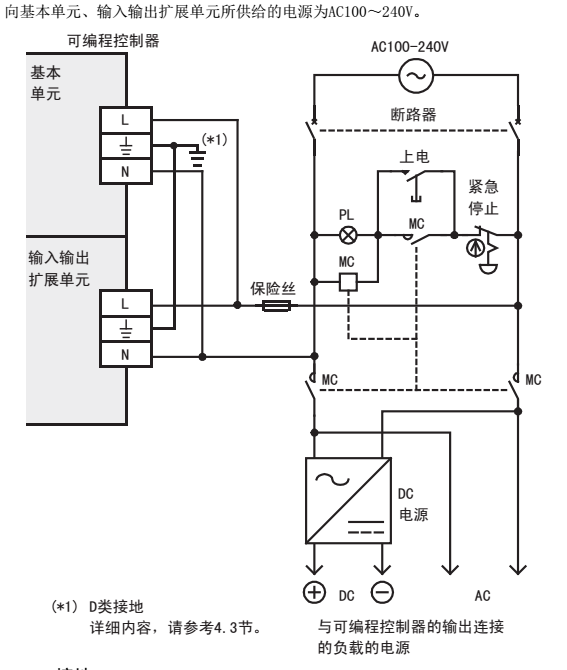

之前只做結構設計，最近開始學plc，沒電工基礎，連接線圖都看不懂。汗！請問各位師傅下圖中（如圖）
1.plc的零線和火線之前都要接斷路器嗎？百度看到說家庭用電好像零線最好不接。不知道plc是不是都要接。
2. 圖中plc是接在斷路器的輸入輸出觸點之間嗎，這好像沒辦法這樣接吧？24v電源接在斷路器輸出之后？請問實際中斷路器要怎么接？
3.能不能用漏電保護開關代替斷路器？

還有請問這個保險絲要怎么選？這個電源保險絲是指plc內部就到了保險絲，還是我要按照這個硬件手冊的規格選保險絲接plc外面？

緊急停機如需要斷開PLC電源的話，PLC應接在接觸器（或中間繼電器）觸點MC下方。

用交流電的話，最好有隔離變壓器

1. 是。這是工業配線。

2.PLC 在斷路器與接觸器之間。
   (DC POWER也可以，但前端加保險絲)
   一上電，PLC就導通。

3.可以，但不建議。(可能會常跳電)

漏電斷路器的裝置原則:
1. 近水處
2. 用水器具
3. 戶外線路





感謝各位師傅的解答，十分感謝！現在終于搞明白了。
