樓主  發表于: 2018-04-13 15:09
圖片：

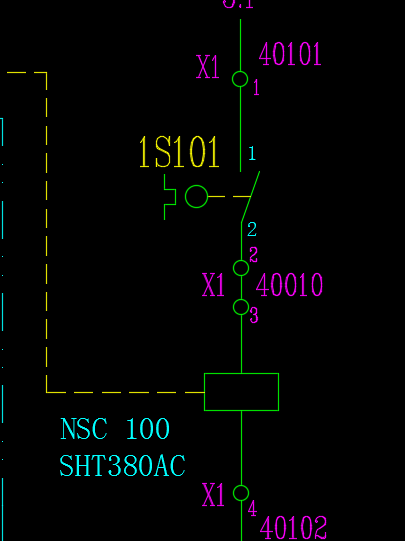

大神們，像一些電氣符號，比如時間繼電器的延時觸點旁邊有個圓弧，動作方向是圓弧指向圓心，通過這個可以判斷這個觸點的作用，那么請問上面截圖里這個限位開關1S101（不是熱繼，就是電氣柜一個門限位）的電氣符號這么畫表示什么意思（就是開關旁邊有個類似方波的這個表示）？知道的請指教下，謝謝！
[ 此帖被小發哥在2018-04-13 17:31重新編輯 ]
michael.guan
級別: 略有小成
精華主題: 0
發帖數量: 201 個
工控威望: 347 點
下載積分: 593 分
在線時間: 70(小時)
注冊時間: 2018-03-23
最后登錄: 2025-10-16
查看michael.guan的 主題 / 回貼
1樓  發表于: 2018-04-13 16:31
個人感覺應該是熱敏類的開關，如熱過載繼電器、溫度開關等等。
nos001
級別: 探索解密
精華主題: 0
發帖數量: 54 個
工控威望: 110 點
下載積分: 814 分
在線時間: 42(小時)
注冊時間: 2018-03-31
最后登錄: 2022-10-06
查看nos001的 主題 / 回貼
2樓  發表于: 2018-04-13 16:33
eplan IEC庫里有，系統重裝了，eplan沒裝，忘記了。
wangchao059
級別: 正式會員
精華主題: 0
發帖數量: 23 個
工控威望: 92 點
下載積分: 1027 分
在線時間: 2(小時)
注冊時間: 2018-04-12
最后登錄: 2019-07-04
查看wangchao059的 主題 / 回貼
3樓  發表于: 2018-04-13 16:59
熱繼電器吧
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2783 個
工控威望: 3641 點
下載積分: 3566 分
在線時間: 3836(小時)
注冊時間: 2007-11-04
最后登錄: 2025-10-20
查看tingfenghu的 主題 / 回貼
4樓  發表于: 2018-04-13 18:25
別想多，
沒有按標準畫圖，
這個CAD畫的，
門壓下去就動作
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
chendaochun
有顆不老的心，認真向大家學習。
級別: 探索解密
精華主題: 0
發帖數量: 94 個
工控威望: 152 點
下載積分: 1928 分
在線時間: 41(小時)
注冊時間: 2018-04-10
最后登錄: 2023-09-02
查看chendaochun的 主題 / 回貼
5樓  發表于: 2018-04-14 08:53
應該是沒有按標準畫的，樣子是熱繼電器，其實是限位開關。（個人感覺）
