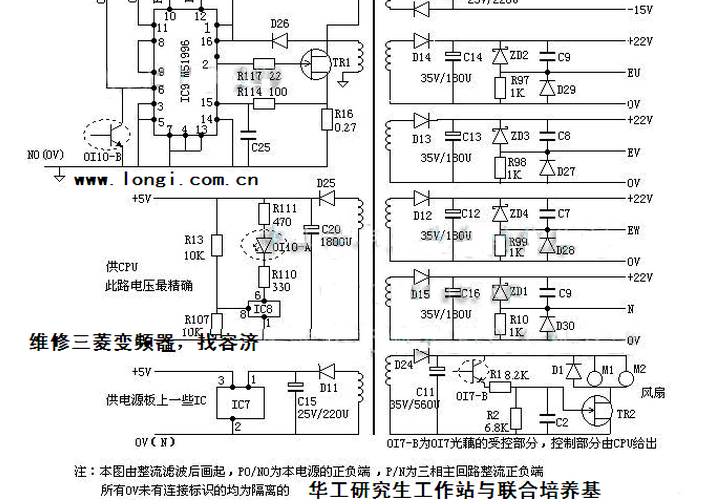

如圖所示，第一張圖我是從網上找的，三菱驅動板的電路圖，不知道對不對，我的變頻器是S540系列的，現在冷卻風扇的插口沒有24V的電壓，風扇不轉，變頻器報FN故障。已經試過好多方法了，問題還是沒有解決。

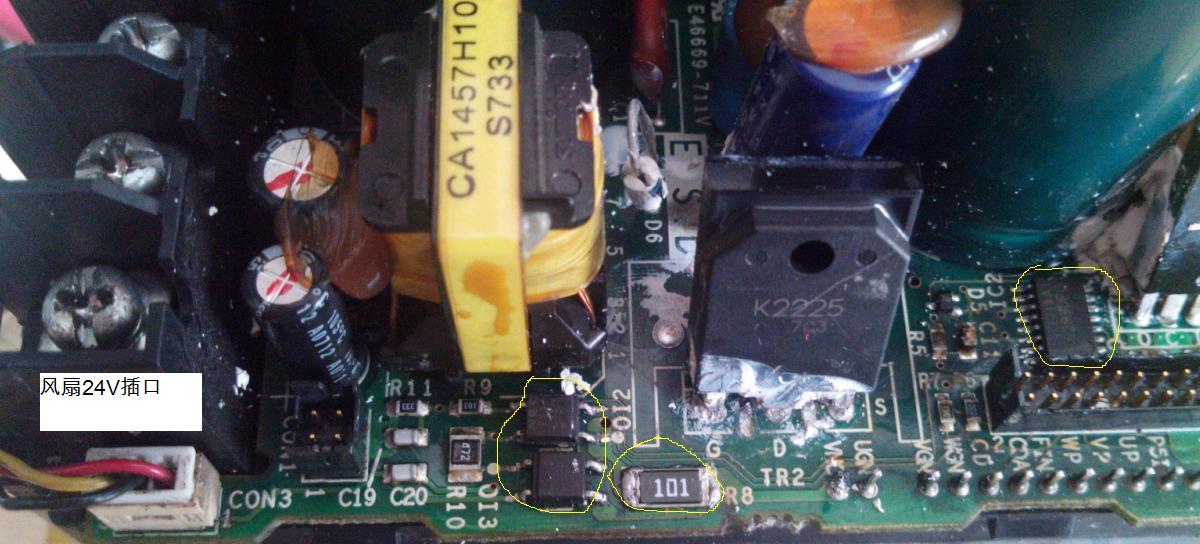

試過的方法有：1.調整變頻器參數，上電風扇轉，運行時風扇轉，都不行，參數肯定沒問題。2.變頻器的主板換過一個新的，還是不行，不是主板的問題，問題還是在驅動板上。3.上圖用紅圈標出的原價都換過，插口還是沒有24V風扇還是不啟動。
問題是：、
1、我手里有2臺這樣的變頻器，都是2.2KW的，一個沒有故障，正常，一個有故障的。我怎么來操作排查呢？
2、風扇的這個24V是驅動板的什么東西變出來的呢？那個元件控制風扇24V的通斷？
3、大家看上面的照片，哪個元件壞的可能性比較大呢，我從那臺好的變頻器上拆下來換上去試試。
今天下午修了一下午，也沒有搞定，愁死我了。我就是想修好它，現在實在無從下手了。所以請師傅們百忙之中抽空幫我看看問題在哪，謝謝了。
