樓主  發表于: 2014-03-02 16:13
松下PLC的上升沿微分(DF)和P指 令↑先后動作的差別

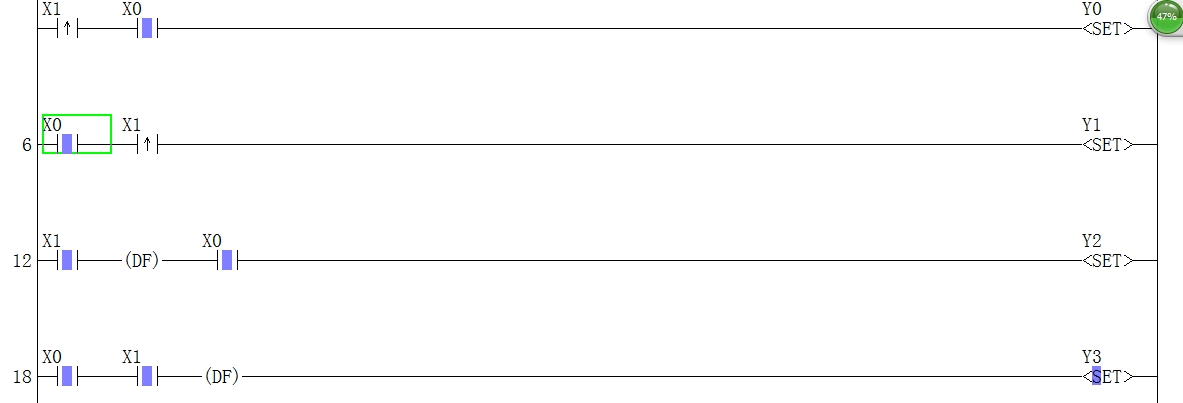

下圖是X1先動作X0后動作的結果

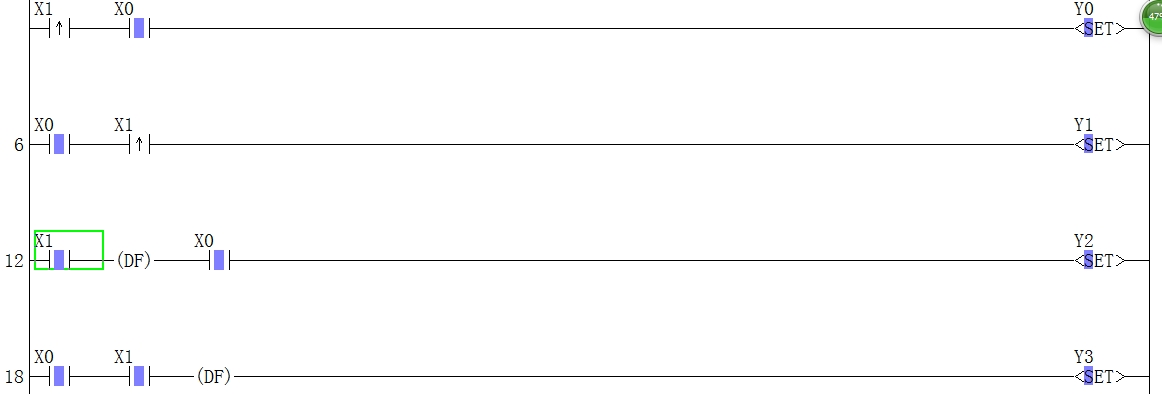

下圖是X0先動作X1后動作的結果
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6623 個
工控威望: 38435 點
下載積分: 14342 分
在線時間: 9792(小時)
注冊時間: 2006-09-13
最后登錄: 2025-10-18
查看cvlsam的 主題 / 回貼
1樓  發表于: 2014-03-02 19:08
引用
引用樓主fsjnzhy于2014-03-02 16:13發表的 PLC的上升沿微分和P指令 :
松下PLC的上升沿微分(DF)和P指 令↑先后動作的差別

下圖是X1先動作X0后動作的結果
[attachment=118300]

.......


您的貼圖無法反映DF和P指令的區別，相反，您的貼圖真實的反應了先按X0和先按X1的差別。

Good Luck～
zrsheng
級別: 略有小成
精華主題: 0
發帖數量: 264 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的 主題 / 回貼
2樓  發表于: 2014-03-02 19:40
引用
引用第1樓cvlsam于2014-03-02 19:08發表的  :


您的貼圖無法反映DF和P指令的區別，相反，您的貼圖真實的反應了先按X0和先按X1的差別。

Good Luck～

說的太對了，看來樓主對梯形圖的程序掃描過程的理解還不是很透徹
94114602
級別: 略有小成
精華主題: 0
發帖數量: 93 個
工控威望: 225 點
下載積分: 3480 分
在線時間: 57(小時)
注冊時間: 2012-03-22
最后登錄: 2024-07-24
查看94114602的 主題 / 回貼
3樓  發表于: 2014-03-04 22:51
X0后動，都不通，反應不了
