用555定時器做觸摸延時開關。


第一幅圖：

這張圖是在網上搜的，可能大家在網上也看到過。但按照圖中所示，把電路搭建起來，并不能達到觸摸開關的效果，我試的時候電路對觸摸沒反應。

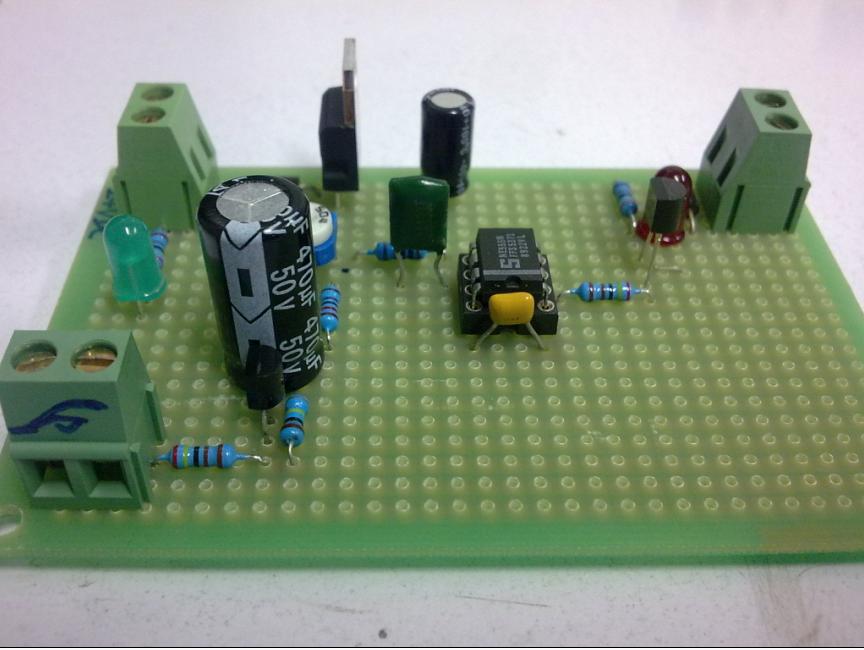

在上圖中的555定時器2腳接一個NPN的三極管，并讓2腳接三極管的集電極，三極管發射極接地，用手觸摸三極管的基極。這時電路就會有反應。

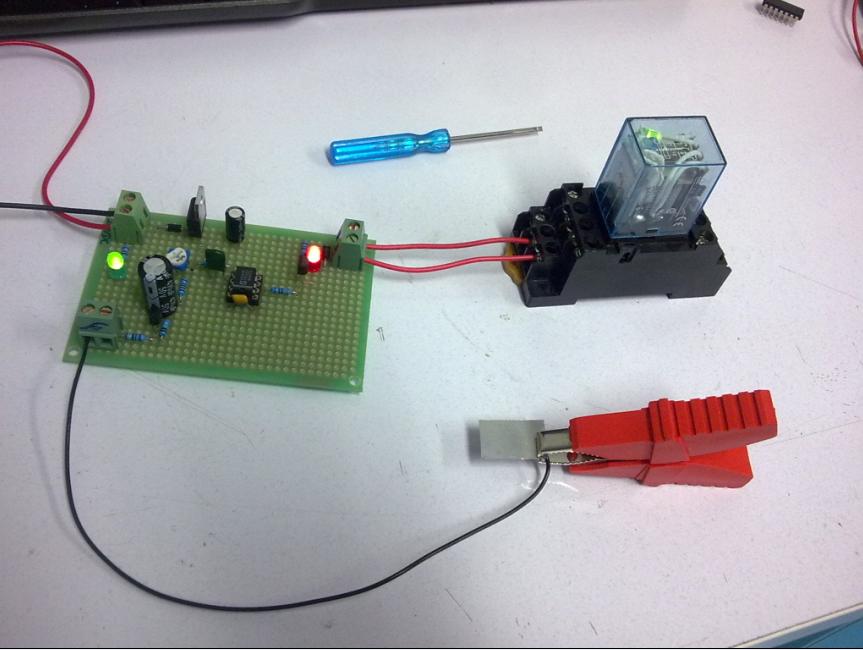

用555定時器作觸摸開關時，即使人不和大地接觸和人不直接接觸圖中三極管Q1的基極，而是人站在一個木板上，手拿著一把螺絲刀的絕緣柄，用螺絲刀的金屬頭去觸碰圖中的金屬片，電路也可以被觸發。

相關解釋：555定時器輸入阻抗很高，所以對微弱的電流很敏感。當感應電的功率很小時，雖然有電壓，但電流太低，所以說這種情況下高阻輸入由于對電流的需求很小，只要電壓就可以觸發，所以使用它的時候，對人體的觸摸會有反應。
無論是人還是鉗子，它都是導電的，盡管剪線的鉗子外是絕緣的，于由它是金屬的，它能接收空間中的任何無線電波，當它與觸片接觸時，金屬間的空間電位差也會使這一瞬間產生放電而有電流進入，人體也不例外，而且人體比較大，接收空間中的電磁波能力更強。
　　
觸摸開關的原理是利用人體的感應電壓觸發的,因為在我們的環境里我很多的電磁波,都會使人體產生感應電壓,就是這個原理.

　　因為有了感應電壓才能觸發觸摸開關的輸入三級管(一般是高輸入阻抗的COMS管)使它導通,從而控制電路開關.


　　

好圖.不錯,我想問問相關材料在哪里可以買到,我也想學學電子

電子元器件電子市場有的賣

觸摸開關的原理是利用人體的感應電壓觸發的
