樓主發表于: 2013-01-06 08:22

只看樓主 | 小中大

圖片：

PLC315-2DP與ABB變頻器通訊，需用SFC14采集變頻器的各種信號。想求教下SFC中LADDR到底起了什么作用，跟RECORD有什么區別？查了很多資料感覺看的云里霧里，能幫忙詳細解答下下面每條指令的意思嗎？謝謝

人的一生最要緊的只有幾步.尤其當你年輕的時候。

土豆

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 983 點
下載積分: 14657 分
在線時間: 134(小時)
注冊時間: 2009-10-20
最后登錄: 2016-12-18
查看土豆的主題 / 回貼

1樓發表于: 2013-01-06 13:19

只看該作者 | 小中大

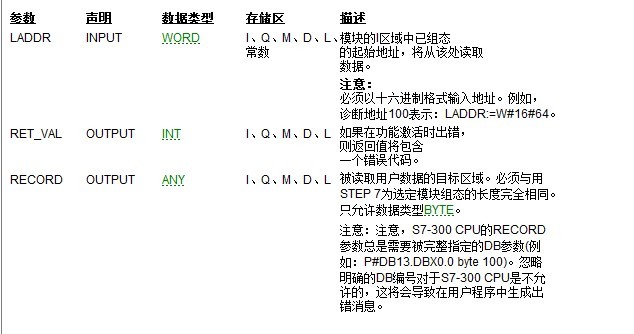

按F1查詢幫助文件，很清楚

簡單的講，
假如你讀取的一串數據的起始地址是256 那么laddr 就要寫（代表讀取首地址） W#16#100
讀取的數據放在PLC的數據塊上 DB10.DBW0開始的的32個字節，那么RECORD就要寫（代表存放首地址+字節數） P#DB11.DBX0.0 BYTE 32

330209

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 198 個
工控威望: 596 點
下載積分: 1784 分
在線時間: 365(小時)
注冊時間: 2009-11-14
最后登錄: 2025-06-24
查看330209的主題 / 回貼

2樓發表于: 2013-01-06 14:28

只看該作者 | 小中大

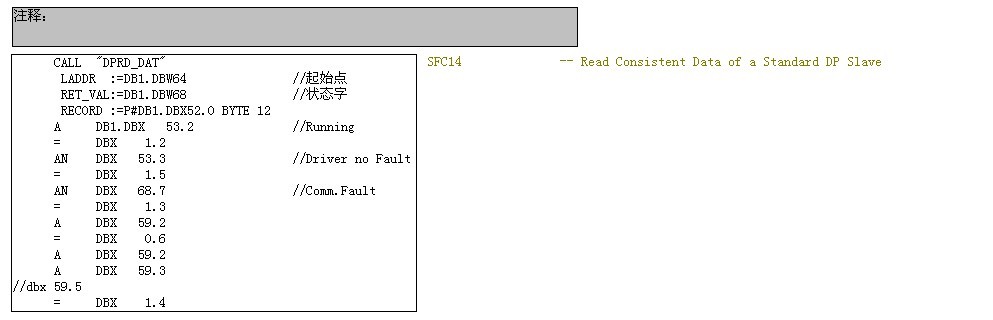

那上面這段程序就應該表示我變頻器上讀取的數據的起始地址是dbw64，該數據保存在DB1.DBX52.0開始的12個字節嗎？那我想問下，從變頻器上讀取的DBW64的數據長度又該怎么計算呢？這個SFC14應該跟SFC15是一樣的道理吧

人的一生最要緊的只有幾步.尤其當你年輕的時候。

土豆

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 983 點
下載積分: 14657 分
在線時間: 134(小時)
注冊時間: 2009-10-20
最后登錄: 2016-12-18
查看土豆的主題 / 回貼

3樓發表于: 2013-01-06 16:10

只看該作者 | 小中大

SFC14和SFC15的配置差不多，數據長度一個地方配置就可以了，

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5168 個
工控威望: 7529 點
下載積分: 162573 分
在線時間: 3250(小時)
注冊時間: 2007-11-21
最后登錄: 2025-10-19
查看sjm213的主題 / 回貼

4樓發表于: 2013-01-06 21:57

只看該作者 | 小中大

LADDR是硬件組態中變頻器的地址；
數據長度如何計算需要看變頻器通訊協議的規定。

330209

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 198 個
工控威望: 596 點
下載積分: 1784 分
在線時間: 365(小時)
注冊時間: 2009-11-14
最后登錄: 2025-06-24
查看330209的主題 / 回貼

5樓發表于: 2013-01-07 08:08

只看該作者 | 小中大

可以理解成在SFC14中LADDR是從變頻器讀取數據的起始地址嗎？而在SFC15中LADDR是從PLC側寫入數據的起始地址嗎？版主
