376578407

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看376578407的主題 / 回貼

樓主發表于: 2012-04-10 12:30

只看樓主 | 小中大

點擊圖片就能放大

靜芳

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 921 個
工控威望: 3038 點
下載積分: 3306 分
在線時間: 205(小時)
注冊時間: 2010-02-05
最后登錄: 2025-10-11
查看靜芳的主題 / 回貼

1樓發表于: 2012-04-10 14:11

只看該作者 | 小中大

這個怎么分析？你要怎么分析？

shenliangpen

相信自己是最棒的，加油

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 107 個
工控威望: 253 點
下載積分: 435 分
在線時間: 105(小時)
注冊時間: 2008-11-08
最后登錄: 2025-09-29
查看shenliangpen的主題 / 回貼

2樓發表于: 2012-04-10 14:16

只看該作者 | 小中大

想問LZ你是學電工的嗎？這也拿出來問？？

meipingboy

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 529 個
工控威望: 736 點
下載積分: 9650 分
在線時間: 613(小時)
注冊時間: 2009-09-13
最后登錄: 2025-09-09
查看meipingboy的主題 / 回貼

3樓發表于: 2012-04-10 16:17

只看該作者 | 小中大

哈哈，最簡單的電路圖，初級電工就可以搞定。

活到老學到老：還有 8 分沒學到

ccyang0124

你牛，我就向你學習了。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 358 個
工控威望: 500 點
下載積分: 4586 分
在線時間: 123(小時)
注冊時間: 2012-03-28
最后登錄: 2025-09-12
查看ccyang0124的主題 / 回貼

4樓發表于: 2012-04-10 19:23

只看該作者 | 小中大

這幅圖不就是工作原理圖嗎，看來你得好好去研究一下電路了

yzc110

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 62 個
工控威望: 228 點
下載積分: 29141 分
在線時間: 153(小時)
注冊時間: 2008-05-10
最后登錄: 2025-10-20
查看yzc110的主題 / 回貼

5樓發表于: 2012-04-11 17:40

只看該作者 | 小中大

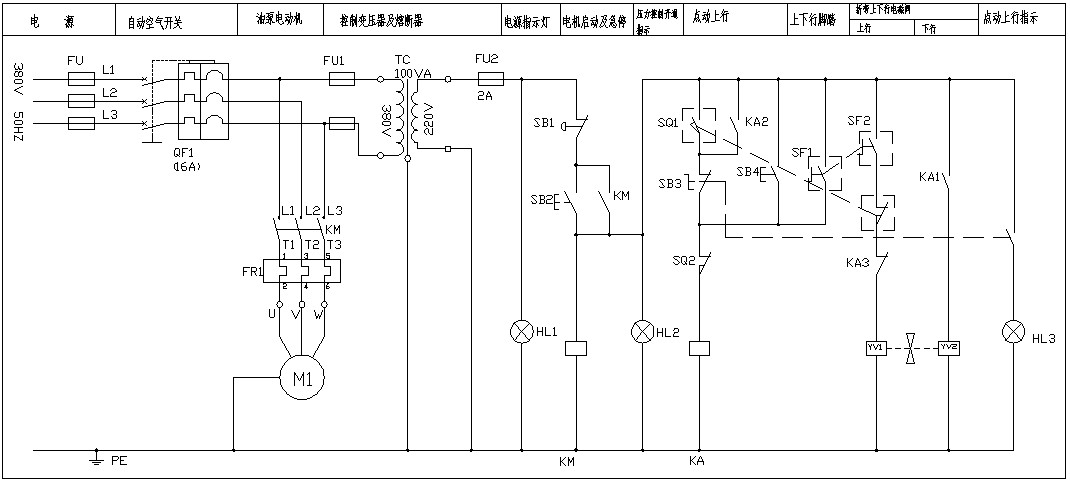

樓上怎么這樣？人家不懂才問，這是電氣工作原理圖，SB1 停止 SB2啟動 KM接通，指示燈HL2亮油泵啟動完畢。余下手動還是半自動的工作由操作者決定。其中KA是中間繼電器，SQ是行程開關，SF是腳踏開關，YV1 YV2 是油壓閥。

路在何方

路漫漫其修遠兮，吾將上下而求索。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1079 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的主題 / 回貼

6樓發表于: 2012-04-11 18:23

只看該作者 | 小中大

還有一張圖呢？5樓人家說的是原理，不是要你教符號。上另外一張圖來

xtgm123

做個工控人，不停學習，不忘交流，不斷分享

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 406 個
工控威望: 2536 點
下載積分: 7641 分
在線時間: 136(小時)
注冊時間: 2011-05-28
最后登錄: 2017-02-24
查看xtgm123的主題 / 回貼

7樓發表于: 2012-04-11 21:21

只看該作者 | 小中大

你的這個圖不完整~~~~上完整的圖，我幫你分析~

lu831226

代理施耐德西門子等品牌的元件!

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 310 個
工控威望: 542 點
下載積分: 2495 分
在線時間: 54(小時)
注冊時間: 2011-04-03
最后登錄: 2025-09-22
查看lu831226的主題 / 回貼

8樓發表于: 2012-04-11 22:26

只看該作者 | 小中大

引用
引用第6樓長豐實業于2012-04-11 18:23發表的 :
還有一張圖呢？5樓人家說的是原理，不是要你教符號。上另外一張圖來

怎么看還有一張圖！我沒有看明白

QQ32135553

3943372498

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 16 個
工控威望: 125 點
下載積分: 1450 分
在線時間: 3(小時)
注冊時間: 2012-04-06
最后登錄: 2012-06-06
查看3943372498的主題 / 回貼

9樓發表于: 2012-04-11 22:49

只看該作者 | 小中大

這個圖好象就是啟動后行程開關來回推動的應該看這工作顯示出繼電器的工作是完整的電路圖嗎沒見過折彎機器

有你有我更精彩

huhu

退出江湖多年、現在又現身江湖，望各位高人指點…

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 288 個
工控威望: 489 點
下載積分: 1057 分
在線時間: 179(小時)
注冊時間: 2007-06-05
最后登錄: 2015-12-13
查看huhu的主題 / 回貼

10樓發表于: 2012-04-12 00:00

只看該作者 | 小中大

暈啊。。。。。。。

yangli5260

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 110 點
下載積分: 1857 分
在線時間: 6(小時)
注冊時間: 2012-04-05
最后登錄: 2016-09-25
查看yangli5260的主題 / 回貼

11樓發表于: 2012-04-12 07:04

只看該作者 | 小中大

這圖不對，YV1上行YV2下行那你KA1和KA3就要對掉一下才行啊，SB4是上行點動，SB3斷開后按SB4點動上行，KA吸合，KA3斷開，KA1閉合，成了點動下行了，而且你熱繼電器常閉點也沒串入控制電路
